Werbelifter+ Montageanleitung

Sicherheitshinweis

Wir empfehlen Ihnen das Werbesystem von Fachpersonal montieren zu lassen. Treffen Sie alle Vorkehrungen um Personen, Material und Werkzeug vor Unfällen und Schaden zu schützen.

Übersicht über Bauteile und Komponenten

Bitte beachten Sie die beigepackte Ausführung der Seilwinde

Zu dem gelieferten System sind zwei unterschiedliche Seilwinden-Ausführungen verfügbar. Die Einbauschritte für die beigepackte Seilwinde wird in vertikaler Abfolge nebeneinander dargestellt. Ausführung 1 linke Spalte, Ausführung 2 rechte Spalte.

Seilwinde Ausführung 1

Pfaff silberblau SW-W
(Typ: 40271017)
Unsere Anleitung erklärt:

  • Befestigung der Seilwinde
  • Seilführung des Stahlseiles
  • Stahlseil-Befestigung in der Spule

Vollständige Betriebsanleitung beachten:
https://www.sms-werbetechnik. de/downloads/betriebsanleitung- pfaff-sw-w/?tmstv=1705315921

Seilwinde Ausführung 2

Pfaff silberblau LB-650
(Typ: 41239004))
Unsere Anleitung erklärt:

  • Befestigung der Seilwinde
  • Gefestigung Umlenkrollenaufnahme
  • Seilführung des Stahlseiles
  • Stahlseil-Befestigung in der Spule

Vollständige Betriebsanleitung beachten:
https://www.sms-werbetechnik.de/ downloads/betriebsanleitung-pfaff-lb/?tmstv= 1705315921

Werbelifter Wandwinkel

Wandschienen

Werbelifter Führungsschienen

Führungsschienen

Werbelifter Querprofil

Querprofil

Werbelifter Rollschlitten

Rollschlitten

Werbelifter Steckschlitten oberes Querprofil

Steckschlitten oberes Querprofil

Werbelifter Steckschlitten unteres Querprofil

Steckschlitten unteres Querprofil

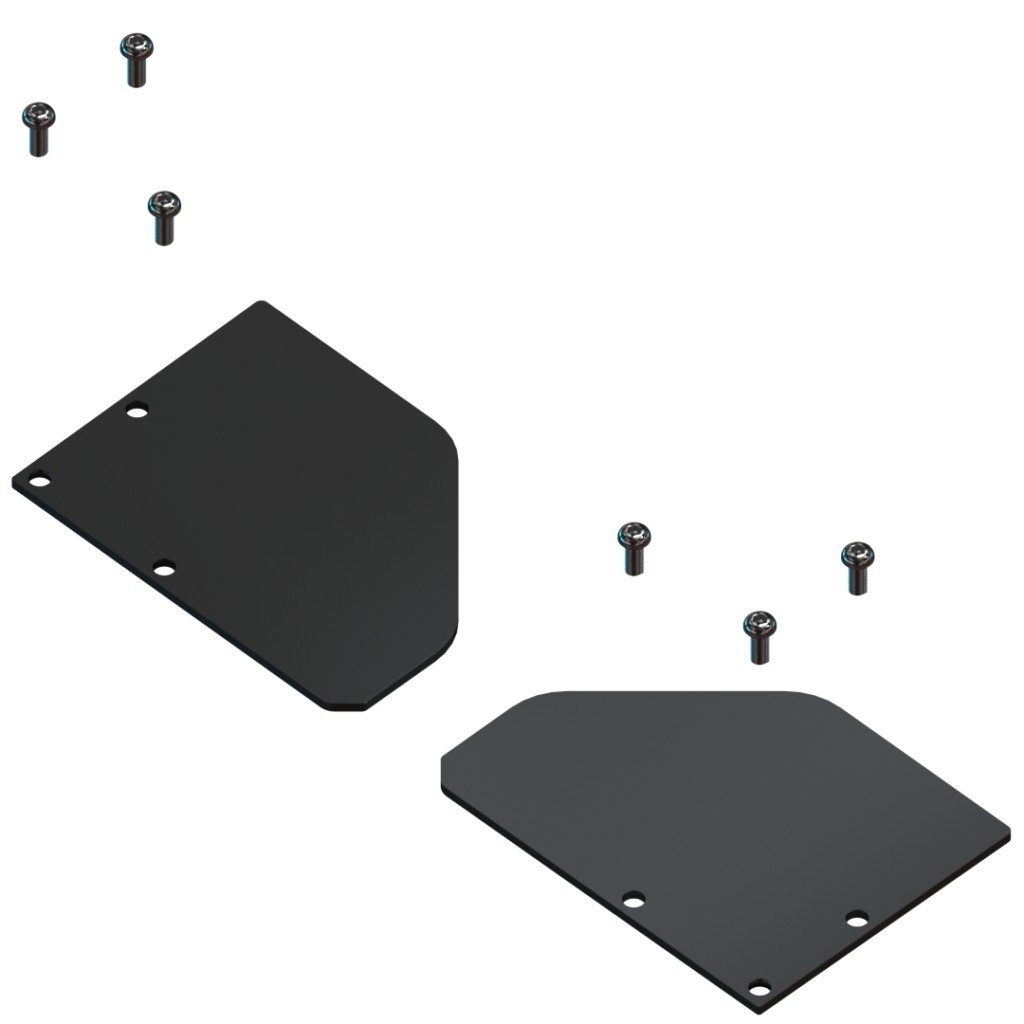

Werbelifter Deckel Führungsschienen

Führungsschienen-Deckel

Werbelifter Mittelstabilisator (nur bei Systemen die breiter sind als 5m)

Mittelstabilisator (bei Breiten > 5m)

Edelstahlseil 3 mm

Edelstahlseil 3 mm

Werbelifter Spanngummi

Spanngummis

Wichtiger Hinweis

Die Seilwinde und das Hubsystem dürfen nur mit einem spezisch dafür hergestellten und passenden Werbebanner betrieben werden. Das Banner muß stets von zwei Personen eingesetzt oder ausgetauscht werden, wobei jeweils eine Person an jeder Seite des Werbesystems arbeiten sollte.

Da die Bauteile in ihrer Anzahl stark variieren können, fügen wir die Liste aller enthaltenen Teile der Lieferung hinzu.

Um Ihnen das Arbeiten mit dem System zu erleichtern liefern wir die meisten Bauteile bereits vormontiert.

Benötigtes Werkzeug

  • Maßband
  • Wasserwaage
  • Bleistift
  • Schlagbohrmaschine
  • Passende Bohrer
  • Ratsche und Nüsse
  • Schraubenschlüssel
  • Inbusschlüssel

Montagematerial (Mauerwerk)

  • Dübel 10 mm
  • Schrauben 8 x 70 mm
  • Unterlegscheiben 8,4 mm

Bei anderen Oberflächen: Fragen Sie uns bitte nach geeignetem Montagematerial.

Montagevorbereitung

Legen Sie das System auf dem Boden aus. Schützen Sie die Bauteile vor Beschädigung wie Kratzern oder Ähnlichem.

Rechts und links die Führungsschienen mit den dazu gehörigen Wandwinkeln, oben und unten die Querprofile. Legen Sie das Stahlseil, die Seilwinde und die Steckschlitten an die richtigen Stellen.

Bei Systemen mit mehr als 5 Metern Breite legen Sie die Mittelkonsole und den Mittelstabilisator in die Mitte der oberen, zweiteiligen Querprofile.

Wichtiger Hinweis

Beginnen Sie bitte erst mit der Montage sobald Ihnen die mechanische Funktionsweise des Systems klar ist.

1: Wandschienen befestigen

Bewegen Sie eine der Wandschienen an die gewünschte Stelle der Befestigungsoberfläche, so daß der kurze Schenkel der Schiene nach Außen zeigt.

Richten Sie sie mit der Wasserwaage vertikal aus und zeichnen dann alle Bohrlöcher mit dem Bleistift an.

Empfehlung

Um sich die Arbeit zu erleichtern, können Sie zunächst das oberste Loch anzeichnen, bohren und versehen es mit einem Dübel. Befestigen Sie das Profil mit einer Schraube und Unterlegscheibe so fest, das ein Herunterfallen des Profils ausgeschlossen ist.

Zeichnen Sie danach alle anderen Löcher wie zuvor beschrieben an. Bohren Sie alle Löcher, versehen diese

mit Dübeln und verschrauben dann die Wandwinkel mit Schrauben und Unterlegscheiben an der Befestigungsoberfläche.

Korrigieren Sie während des Prozesses gelegentlich die vertikale Ausrichtung mit Hilfe der Wasserwaage. Ziehen Sie alle Schrauben fest an.

Bemerkung

Bei Systemen mit Schienenverlängerungen müssen die Wandschienen vertikal bündig nach unten fortgesetzt und befestigt werden.

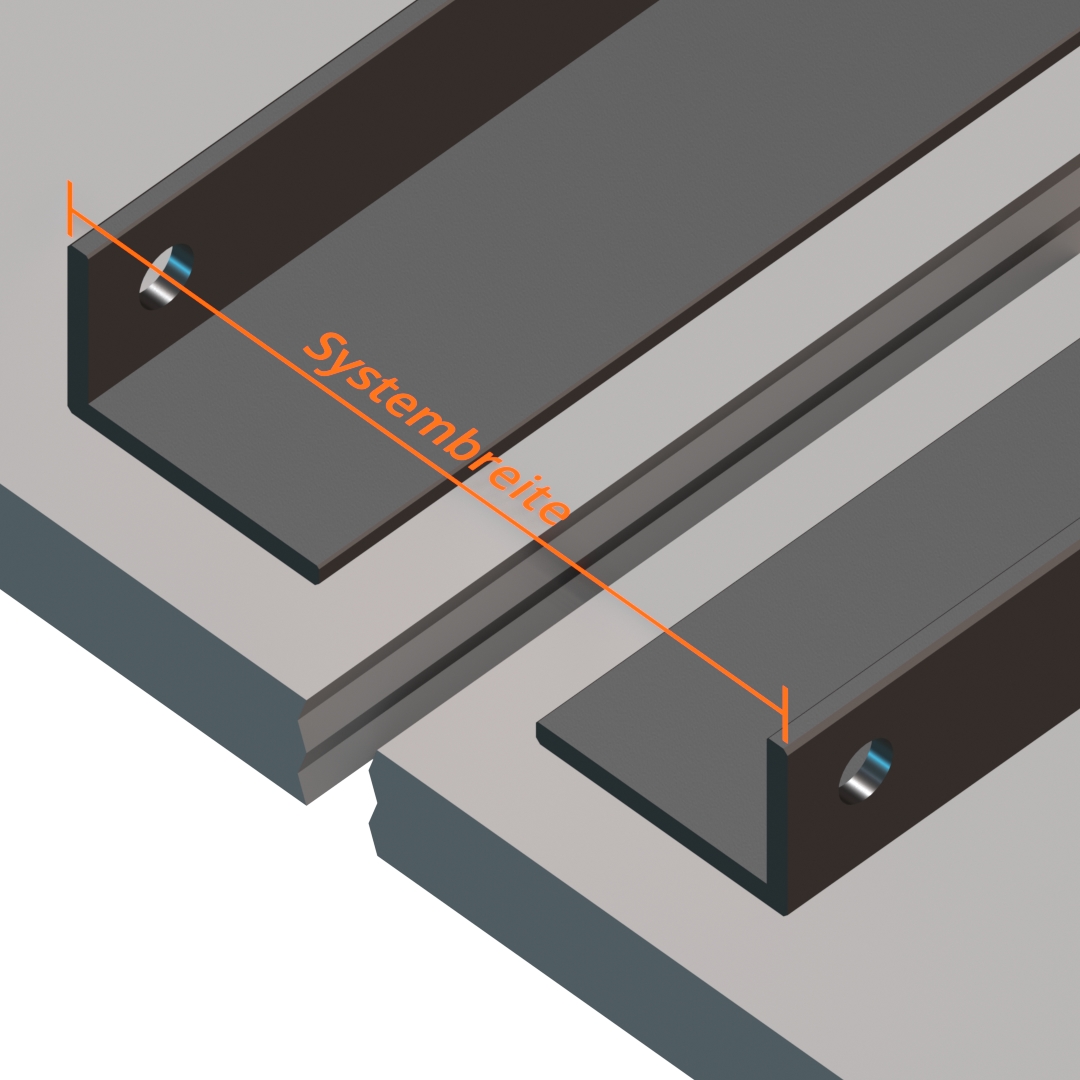

Messen Sie den Abstand entsprechend der bestellten Gesamtsystembreite zum verbleibenden Wandwinkel ab der Außenkante des befestigten Wandwinkels und markieren sie auf der gegenüberliegenden Seite die Außenkante mit dem Bleistift.

Befestigen Sie den verbleibenden Wandwinkel analog zum Vorigen in der gleichen Höhe.

2: Führungsschienen mit Wandschienen verbinden

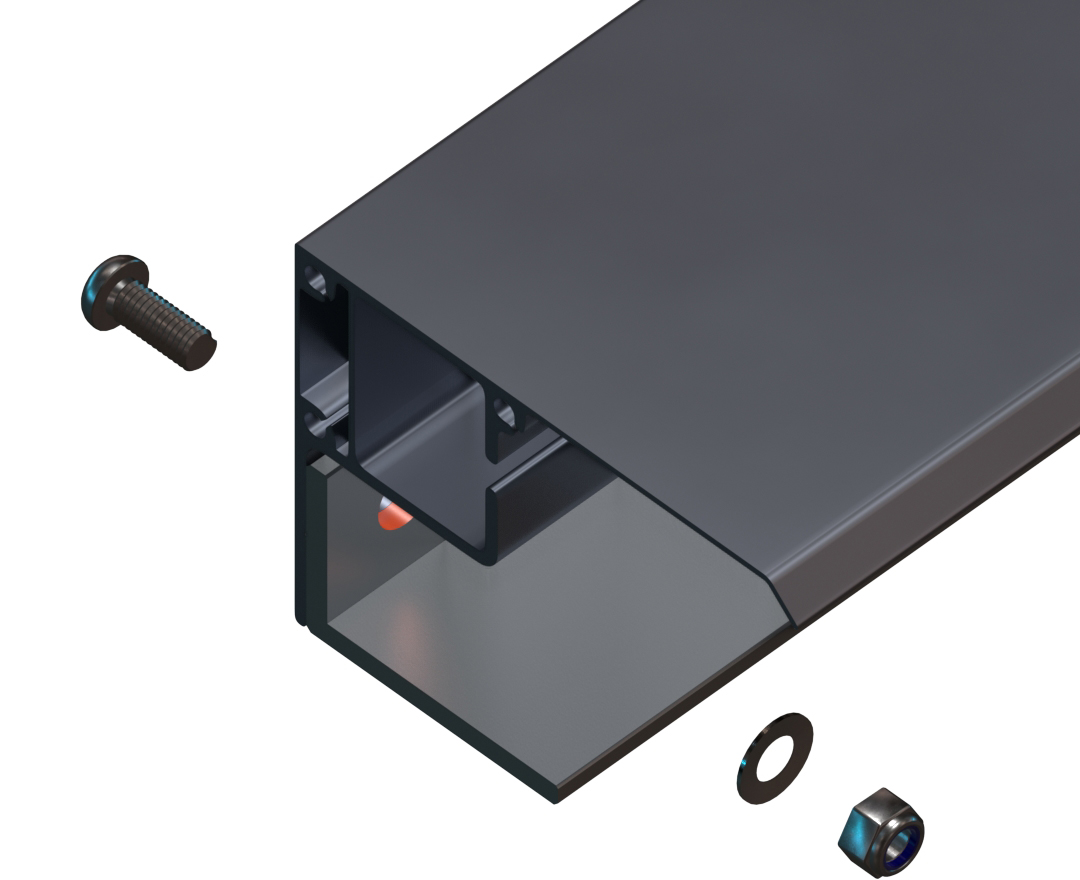

Verschrauben Sie nun die Führungsschienen mit den sich an der Wand befindlichen Wandschienen über die beiliegenden Schrauben, Unterlegscheiben und Stopmuttern.

Wichtiger Hinweis

Manche Wände sind nicht eben. Achten Sie darauf die Führungsschienen mit Hilfe einer Wasserwaage vertikal so gut es geht auszurichten, damit sich die Rollschlitten in den Profilen einwandfrei bewegen können. Ebnen Sie Unebenheiten an Wänden aus.

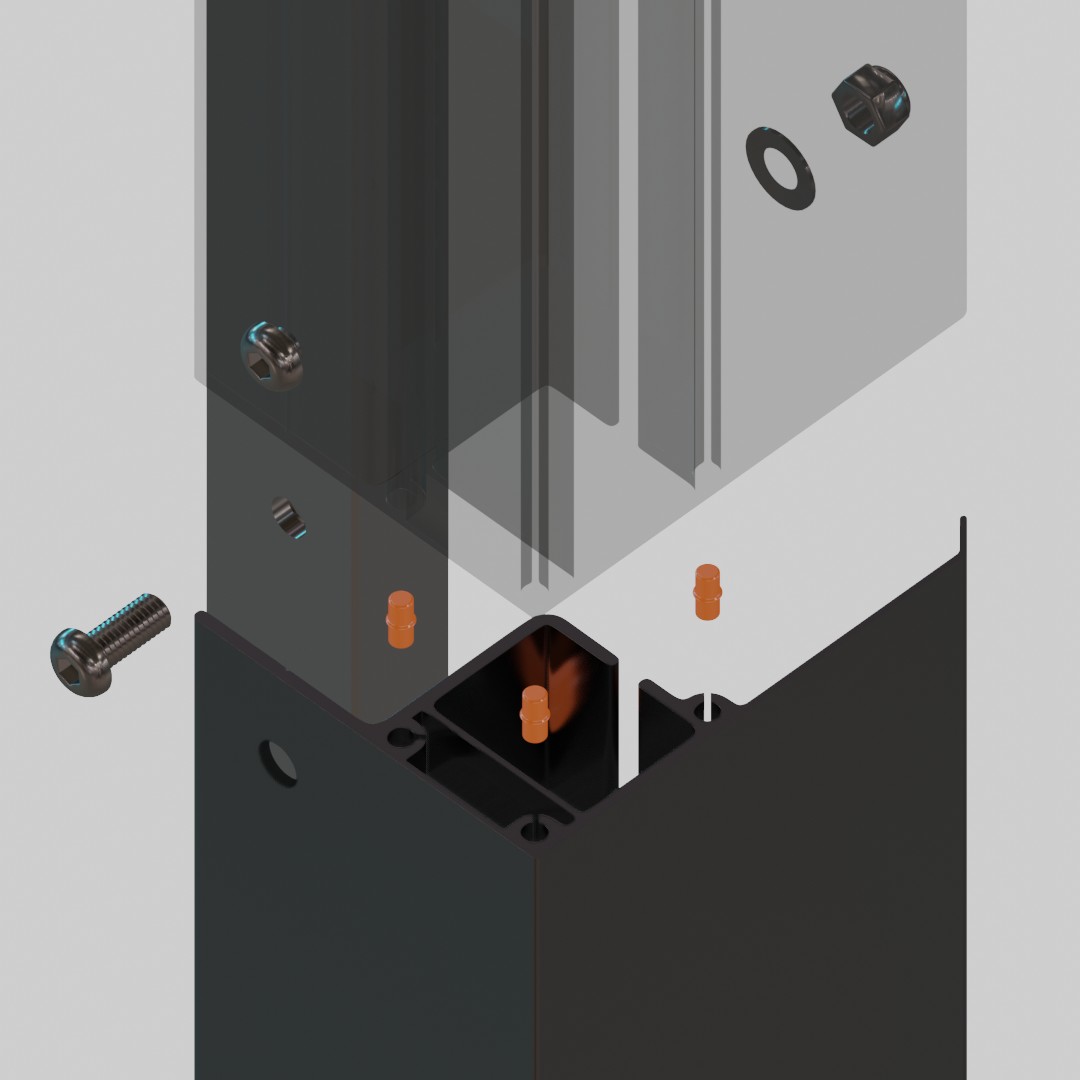

2a: Bei Profilverlängerungen

Verschrauben Sie die Führungsschienen mit den sich an der Wand befindlichen Wandschienen über die beiliegenden Schrauben, Unterlegscheiben und Stopmuttern.

Wichtiger Hinweis

Setzen Sie unbedingt die Verbindungsstifte zwischen den Führungsschienen ein. Diese garantieren den nahtlosen Übergang zwischen den Schienenstücken und gestatten den Rollschlitten problemlos in den Führungskanälen zu fahren.

3: Mittelkonsole & Mittelstabilisator

Wenn Ihr System in der Breite kleiner als 5 m ist, fahren Sie bitte mit Schritt 4 fort.

Die Mittelkonsole ist das Bauteil das an der  Montageoberfläche befestigt werden muß.

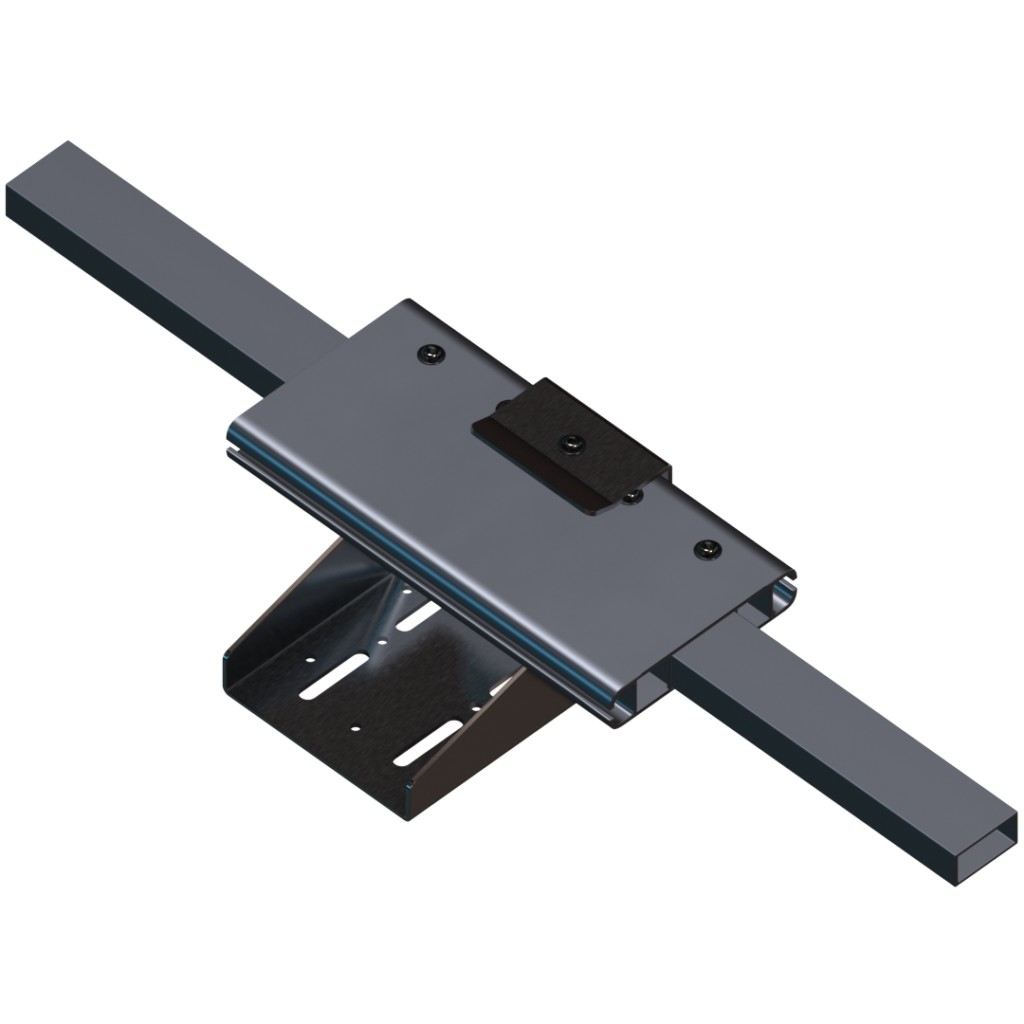

Der Mittelstabilisator ist das Bauteil, das mittig zwischen den oberen Querprofilen montiert werden muß.

Im Zusammenspiel erleichtern beide Bauteile das Einziehen des Werbebanners und fixieren das obere Querprofil
in seiner Endposition.

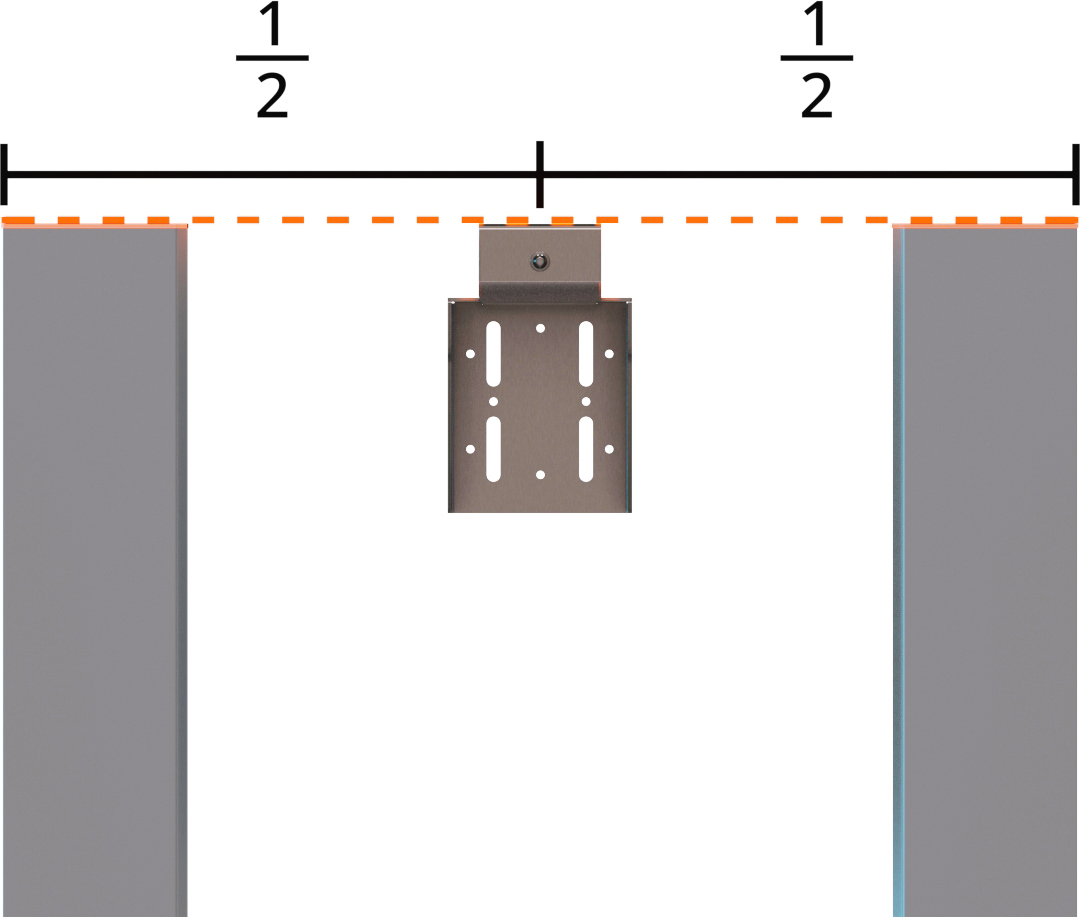

3a: Mittelkonsole montieren

Zunächst müssen Sie die Mittelkonsole an der Montageoberfläche befestigen.

Die Mittelkonsole muß sich genau mittig zwischen den Außenkanten des Systems befinden.

Die Oberkante der Mittelkonsole ist gleich der Oberkante des Systems, inklusive der montierten Abschlußdeckel der Führungsschienen.

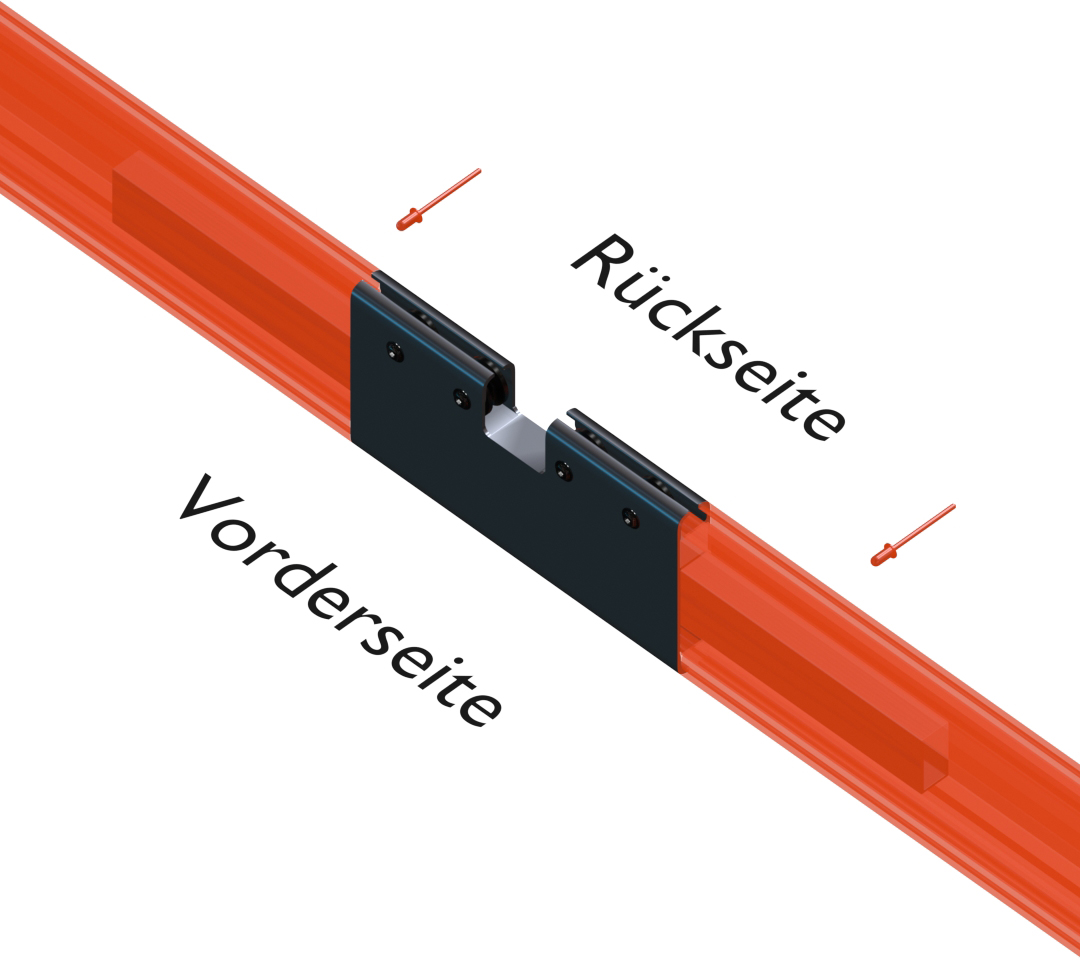

3b: Querprofil vorbereiten

Schieben Sie die Querprofile auf jeder Seite über die überstehenden 4-Kantrohre des Mittelstabilisators, so daß die einzelnen Bauteile bündig aneinanderliegen.

Die Querprofile und die Vierkantschiene des Mittelstabilisators verfügen über vorbereitete Bohlöcher auf Ihrer Rückseite.

Verbinden Sie die Bauteile durch die vorgebohrten Löcher mit den Nieten dauerhaft.

4: Seilwinde montieren

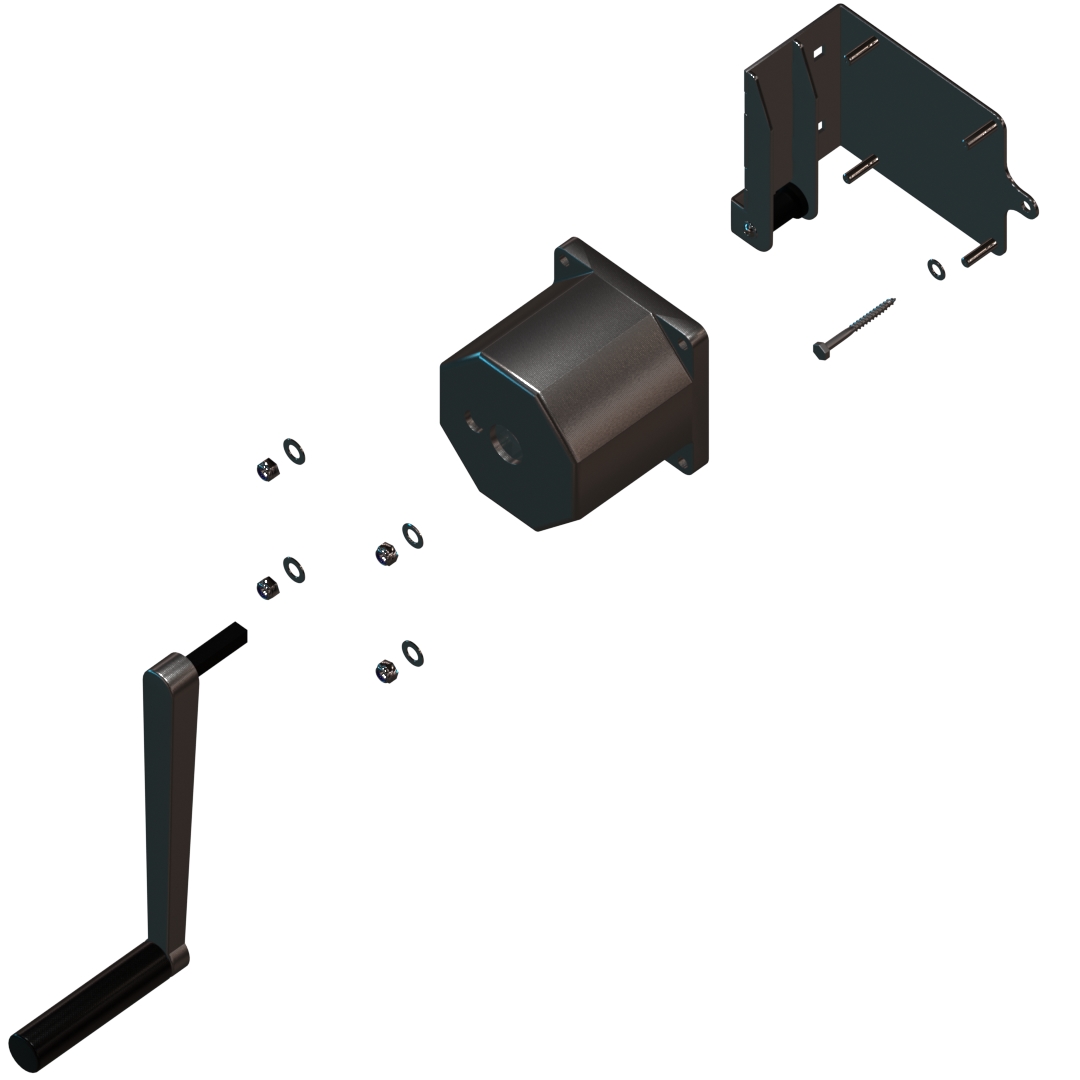

Seilwinde Ausführung 1

4.1.1 Befestigen Sie die Seilwindenaufnahme an den montierten Schienen.

4.1.2 Befestigen Sie die Haltelasche im
vorbereiteten Bohrloch der Wand.

4.1.3 Seilwinde aufschrauben und Verbindungen
fest anziehen.

Seilwinde Ausführung 2

4.2.1 Befestigen Sie die Seilwinde an der
Schiene am oberen Bohrloch.

4.2.2 Umlenkrollenhalterung mit dem
Profil verschrauben.

4.2.3 Untere Schraube befestigen und
alle Verbindungen fest anziehen.

5: Seilende befestigen

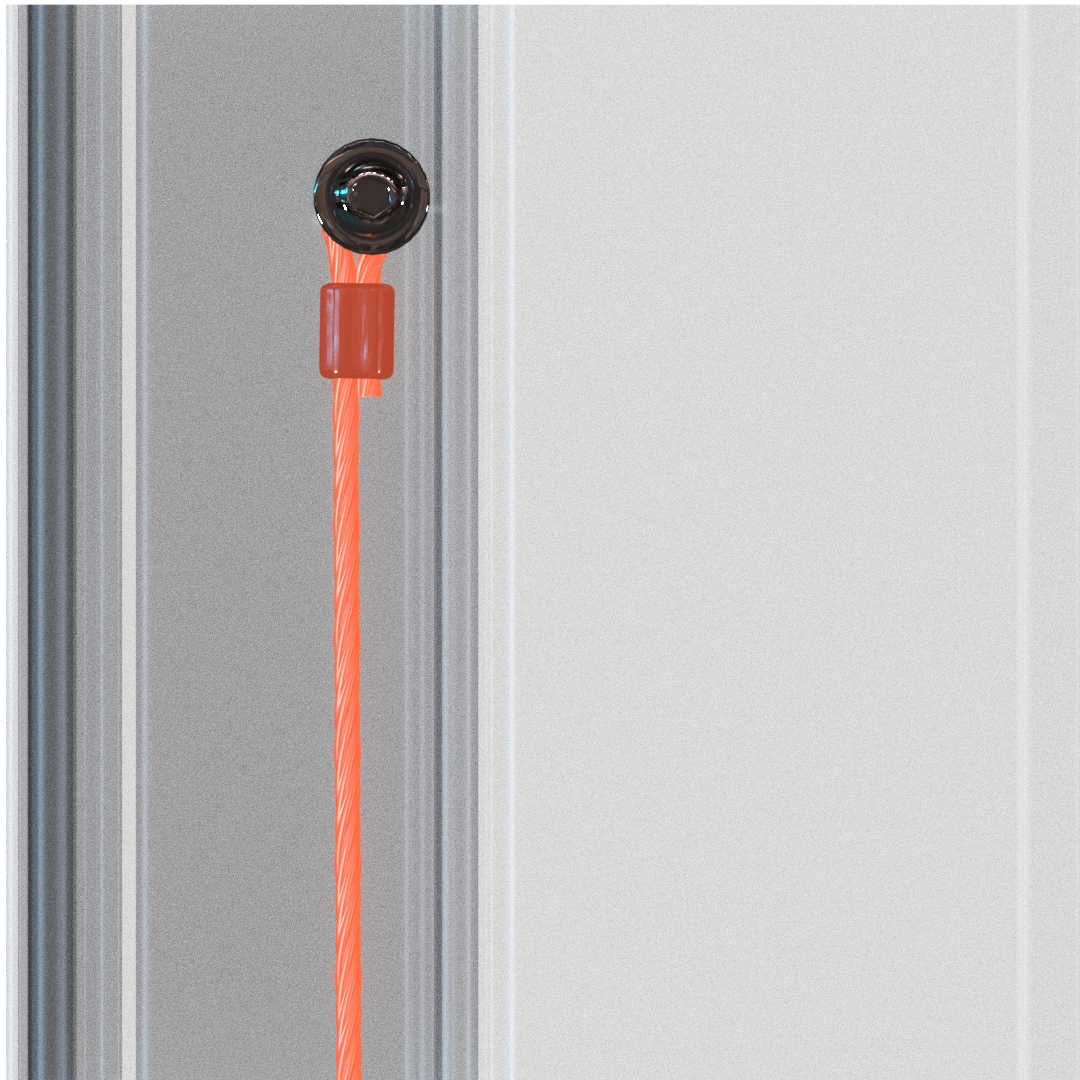

Befestigen Sie die Drahtseilschlaufe oben an der vorgesehenen Schraube, an der gegenüberliegenden Seite der Seilwinde.

Lassen Sie das Drahtseil lose herunterhängen und befestigen den Deckel auf der Profilschiene mit den beiliegenden Schrauben.

6: Edelstahlseil einfädeln

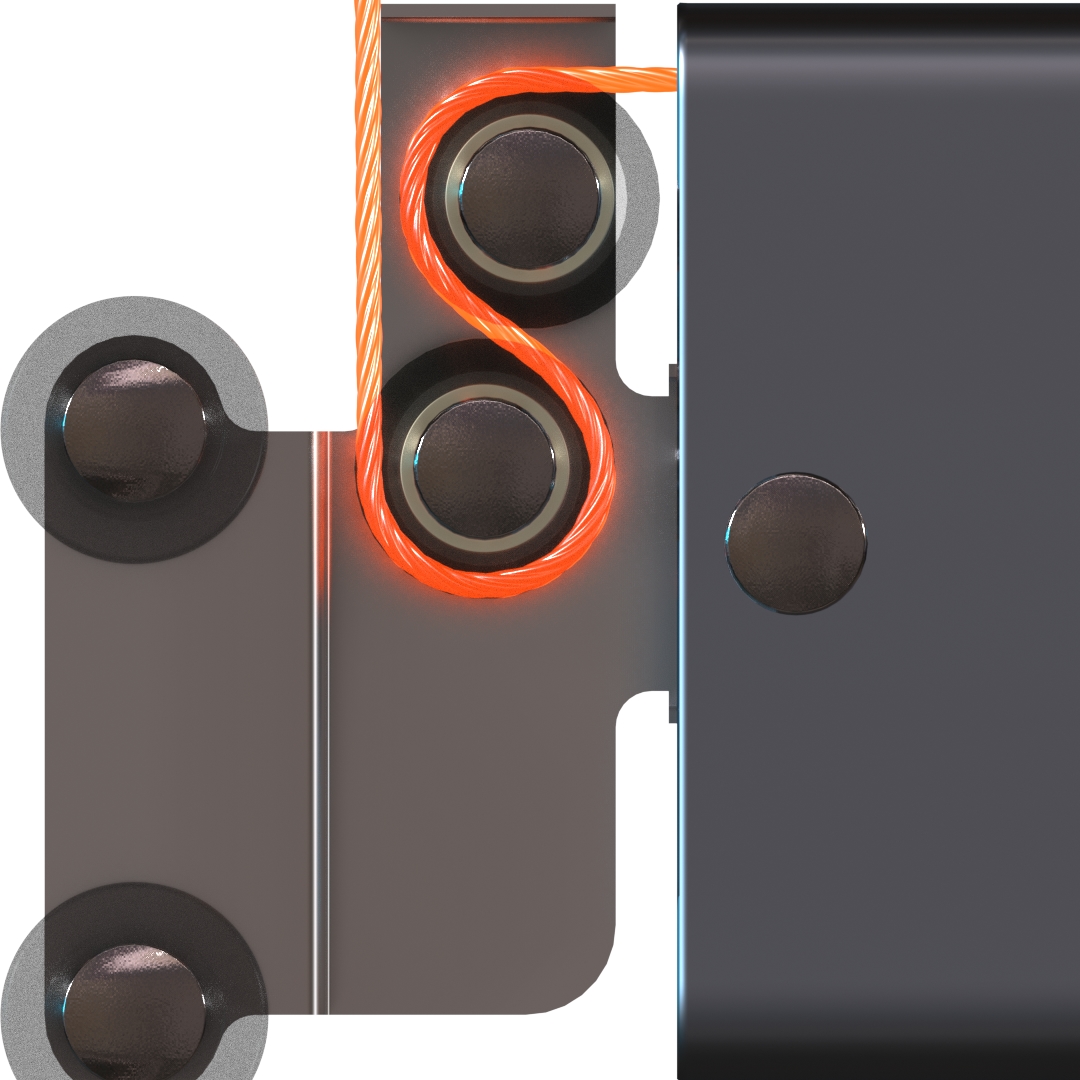

Führen Sie das Stahlseil über die Umlenkrollen des ersten Steckschlitten. Die Darstellung ist anwendbar für Systeme deren Seilwinde von vorne betrachtet rechts montiert wird. Bei Seilwinden die links montiert werden, müssen Sie sich die Abbildung gespiegelt vorstellen.

Bei Systemen größer als 5m Breite

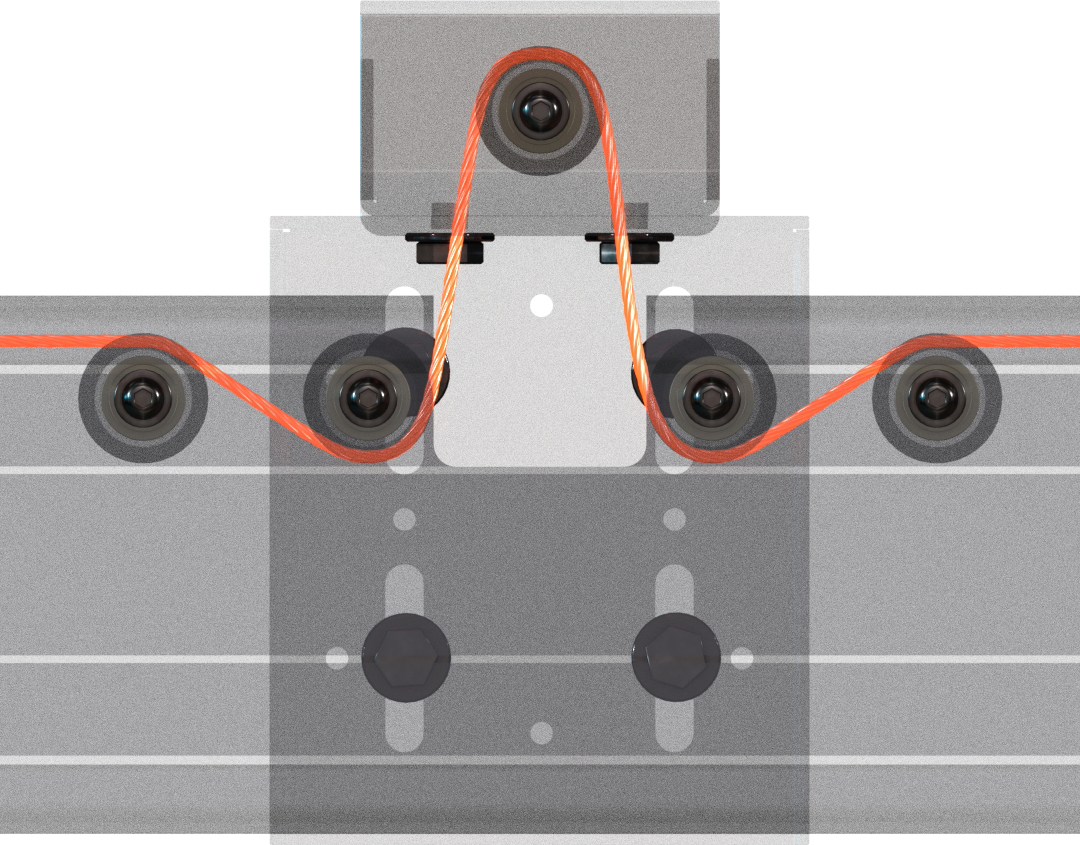

Führen Sie das Seil entsprechend der Darstellung über die Seilrollen des Mittelstabilisators und der Mittelkonsole.

Bei allen Systemen

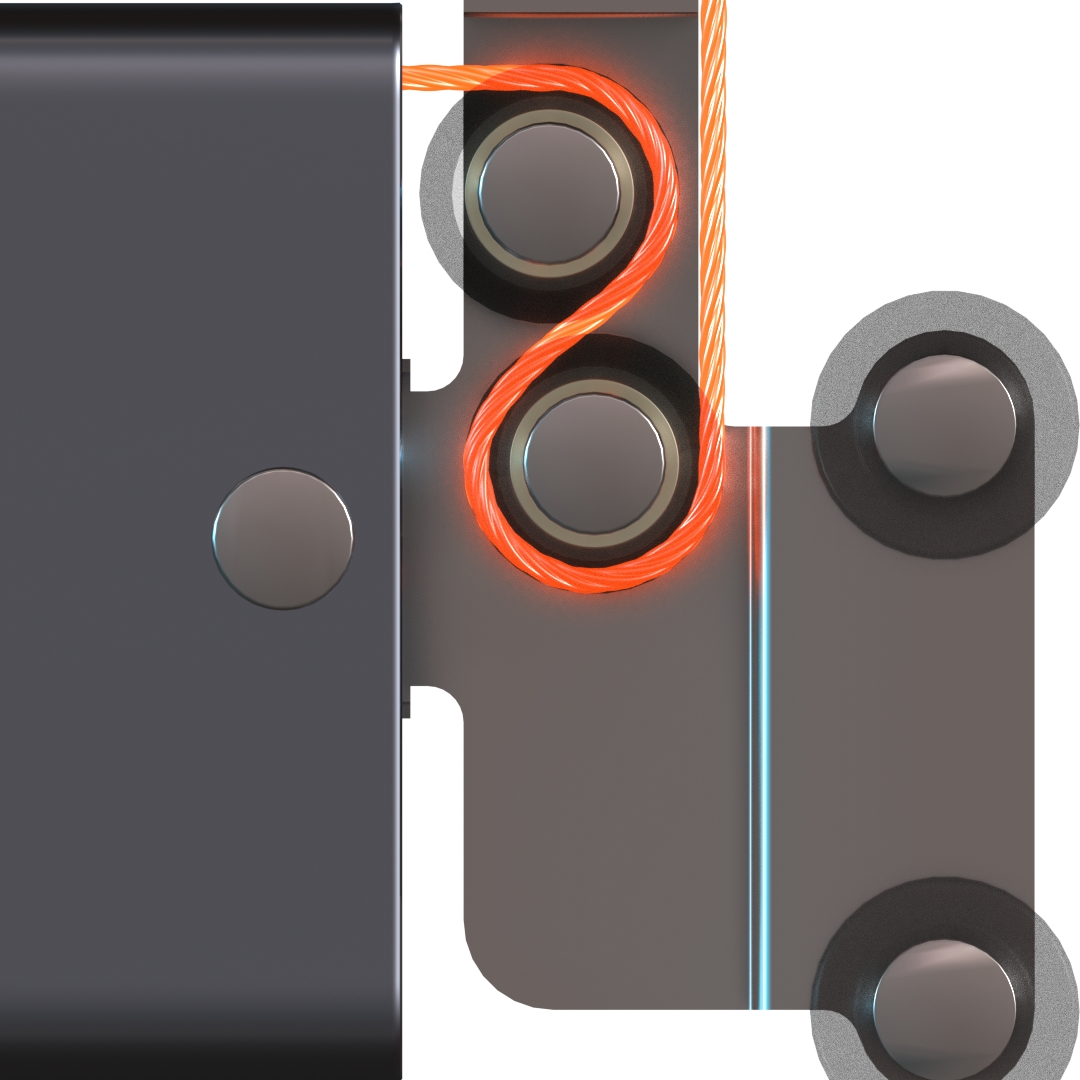

Führen Sie das Drahtseil wie anschließend dargestellt auf der verbleibenden Seite des Querprofils über die Seilrollen des zweiten Steckschlittens.

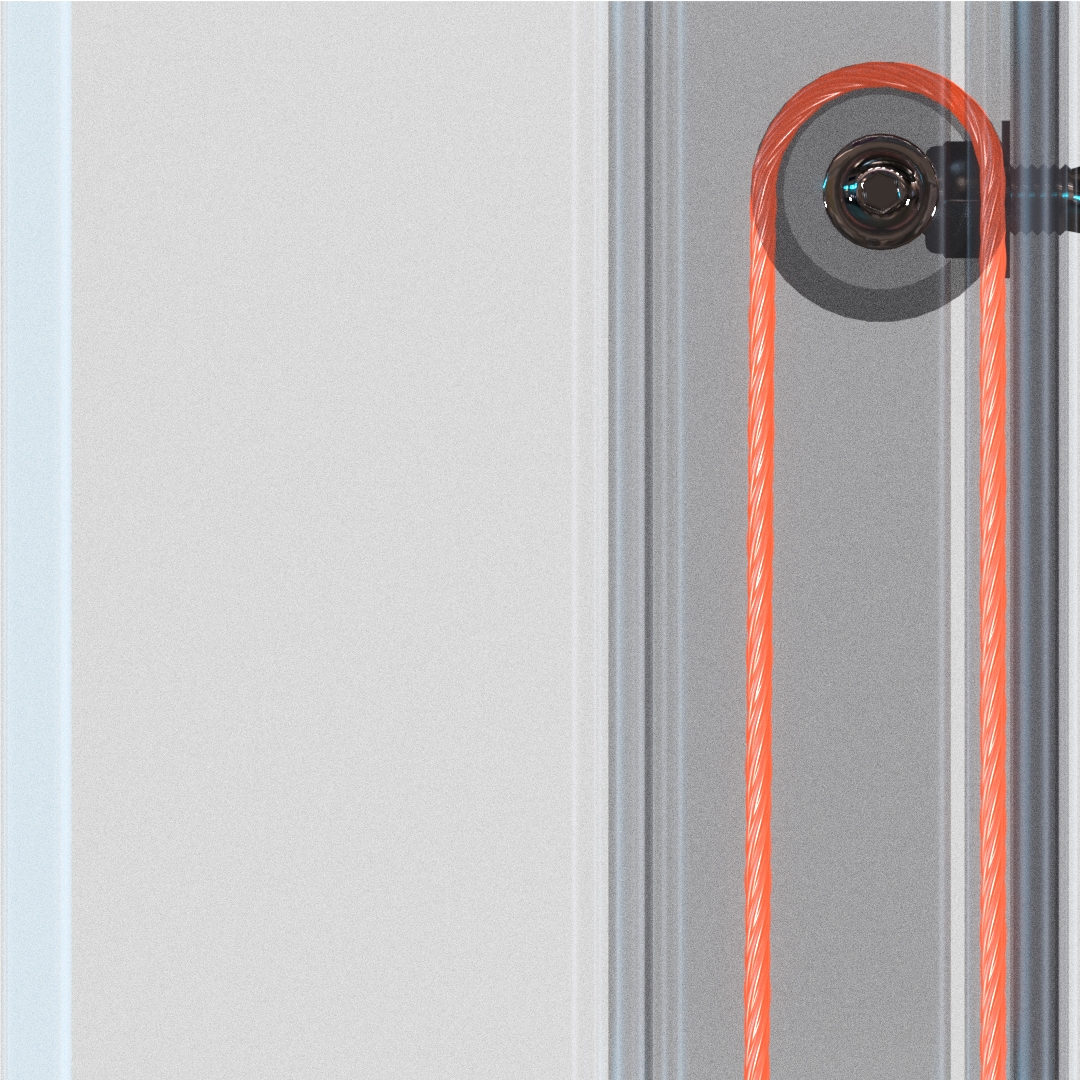

Führen Sie das Seil über die Umlaufrolle durch den Kanal hin bis zur Seilwinde.

Verschrauben Sie nun den verbleibenden Deckel auf der Führungsschiene mit den beiliegenden Schrauben, wie bereits
zuvor.

Wichtiger Hinweis

Beachten Sie unbedingt die Abbildungen und die richtige Seilführung. Die korrekte Seilführung ist für die ordnungsgemäße Funktion des Systems unabdinglich.

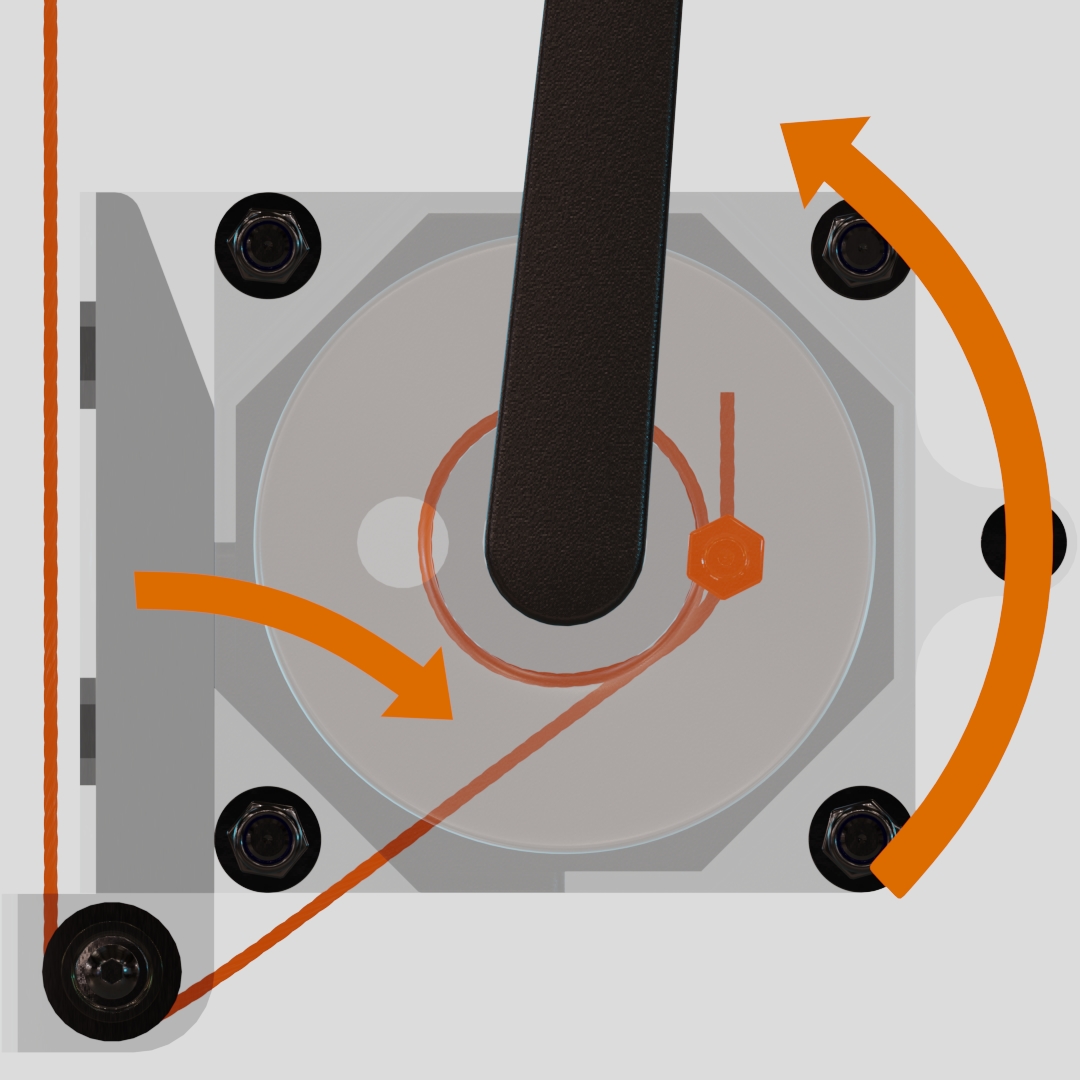

7: Seil in der Spule befestigen

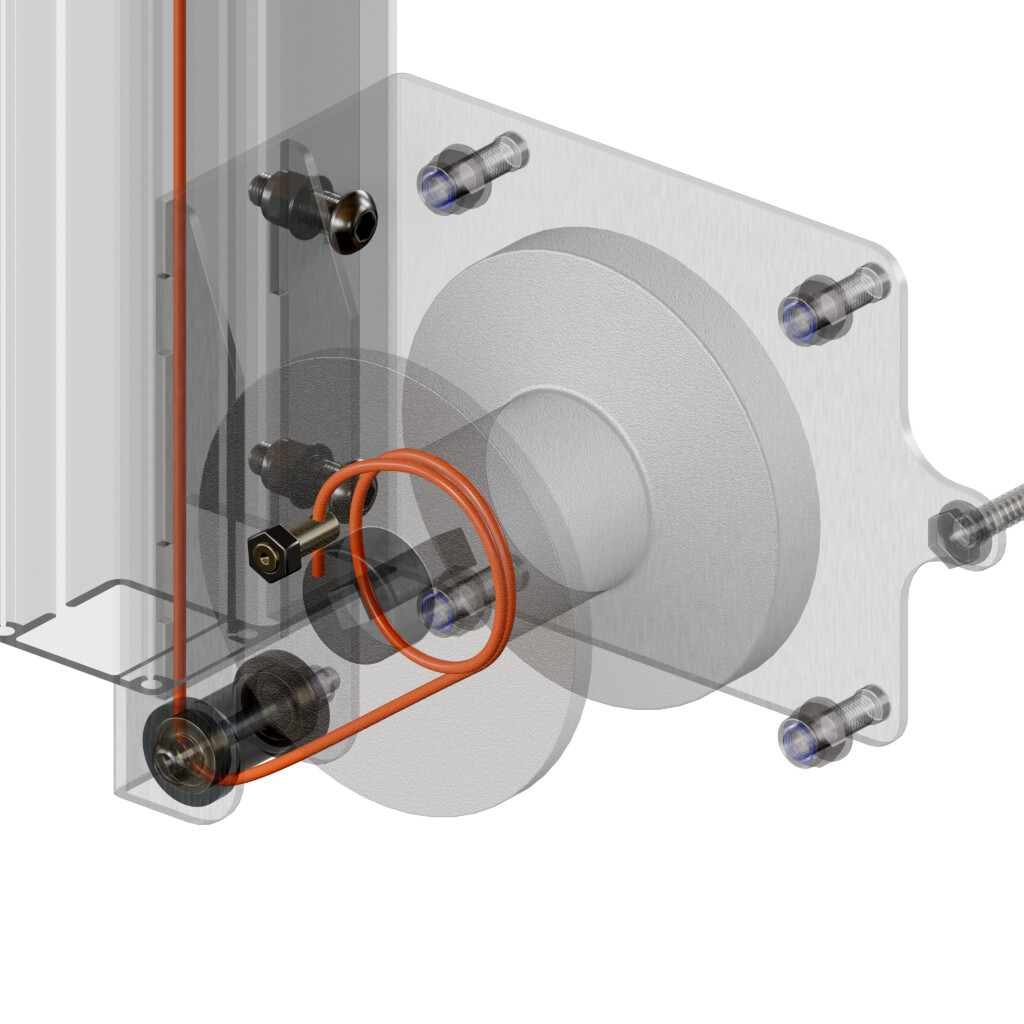

Seilwinde Ausführung 1

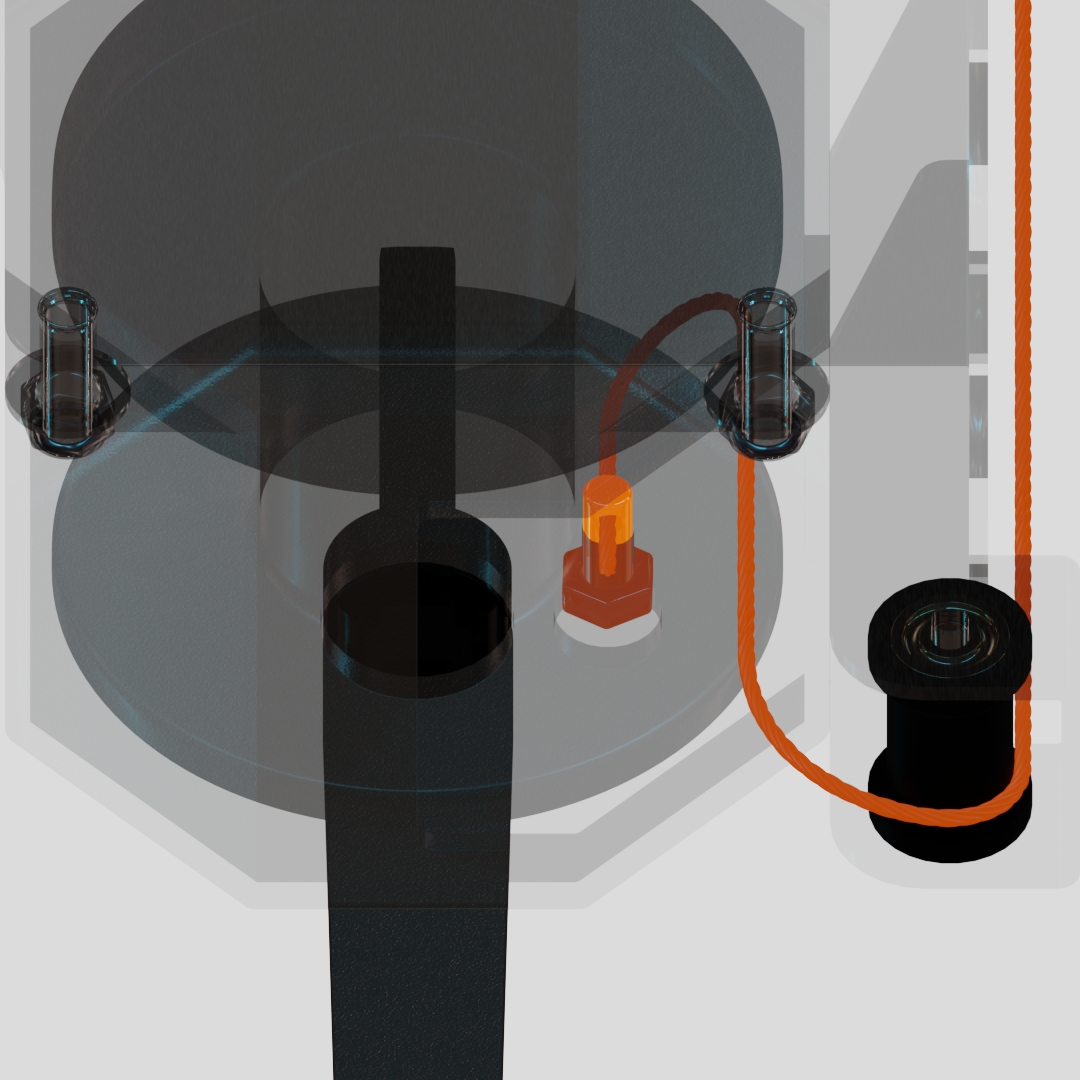

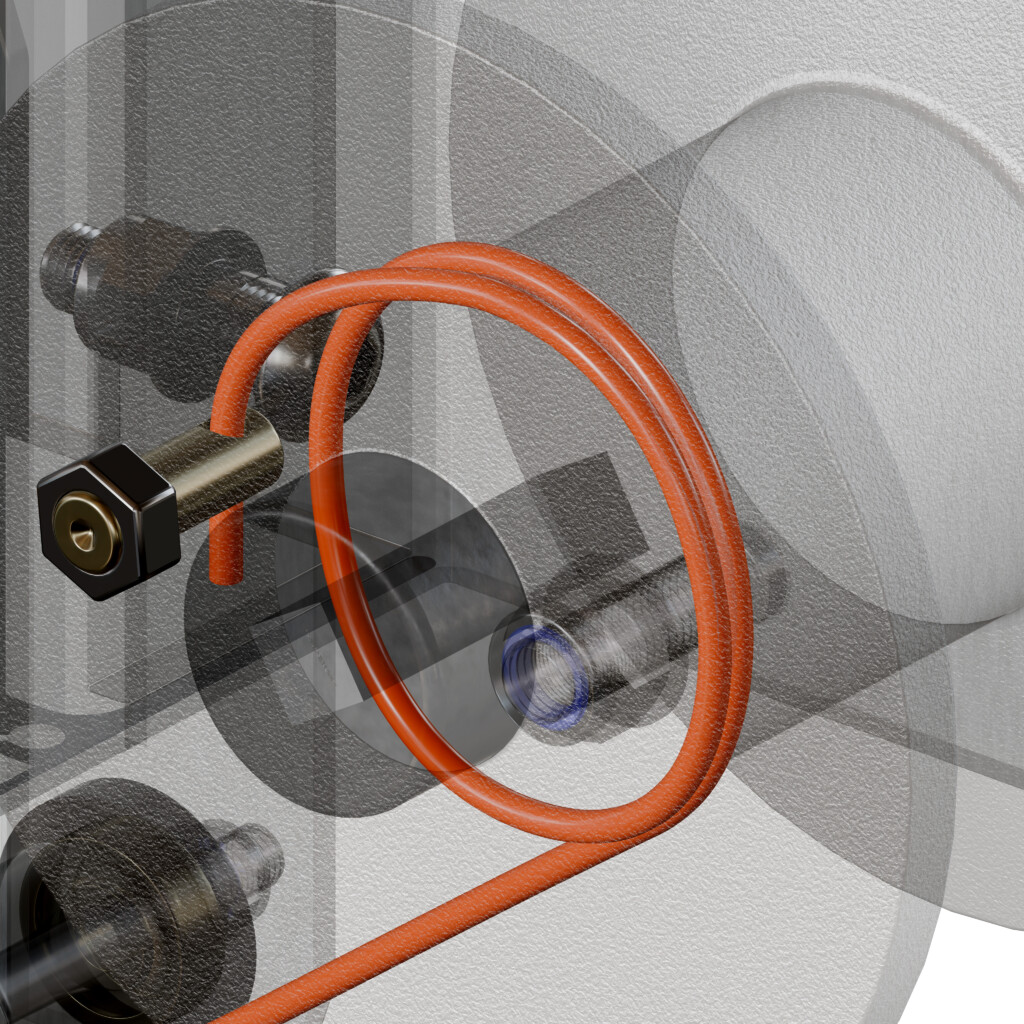

7.1.1: Seilführung um die Spindel vor Befestigung im Haltebolzen beachten.

7.1.2: Fixieren Sie das Stahlseil mit Hilfe des Haltebolzens über die Mutter.

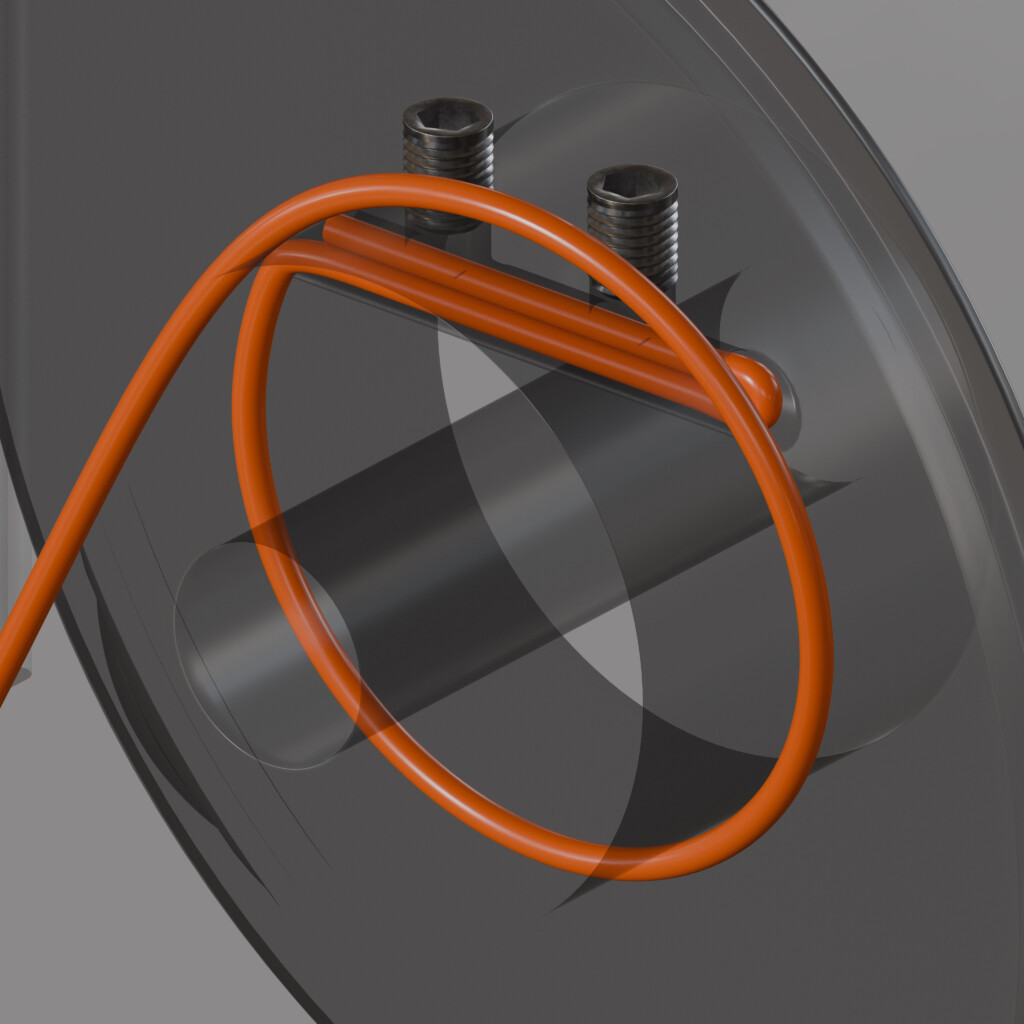

Seilwinde Ausführung 2

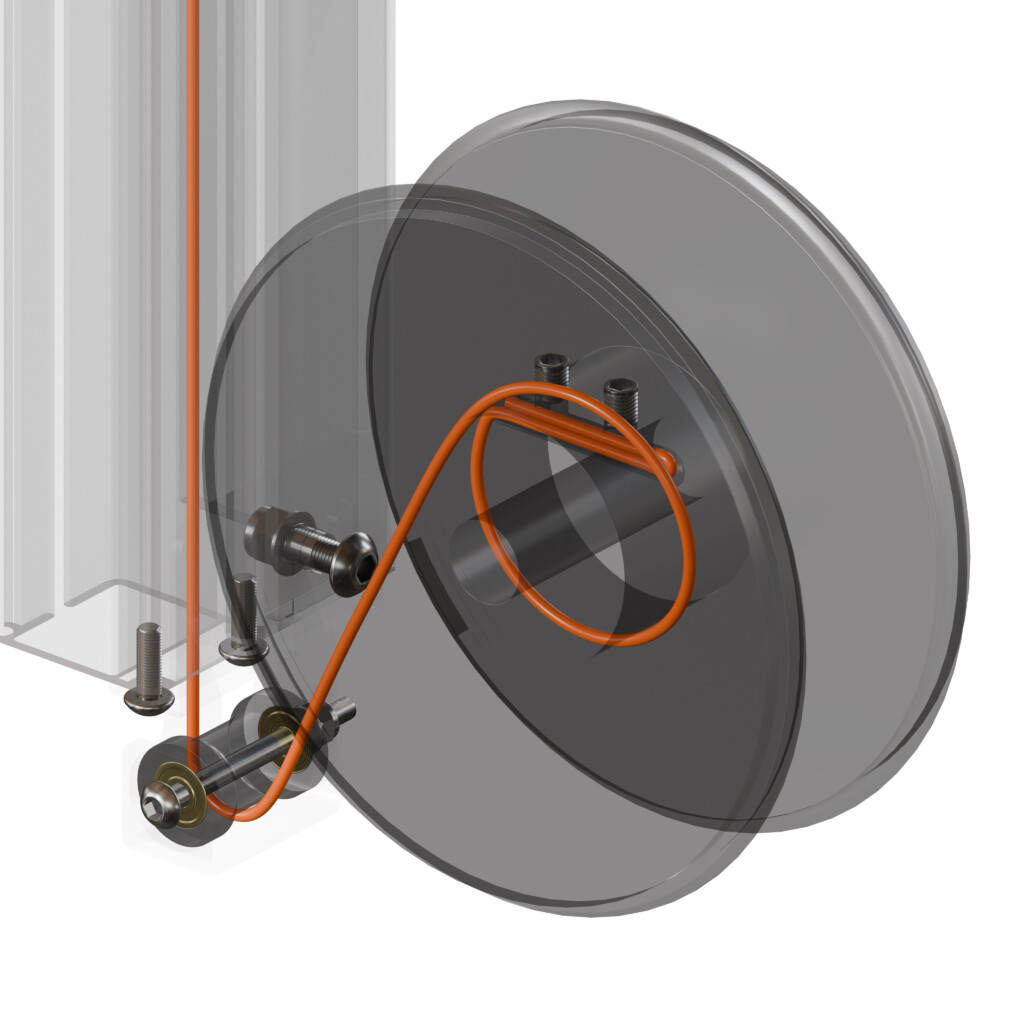

7.2.1: Seilführung um die Spindel vor Befestigung im Seilkanal beachten.

7.2.2 Fixieren des doppelt gelegten Seiles durch Anziehen der Gewindestifte.

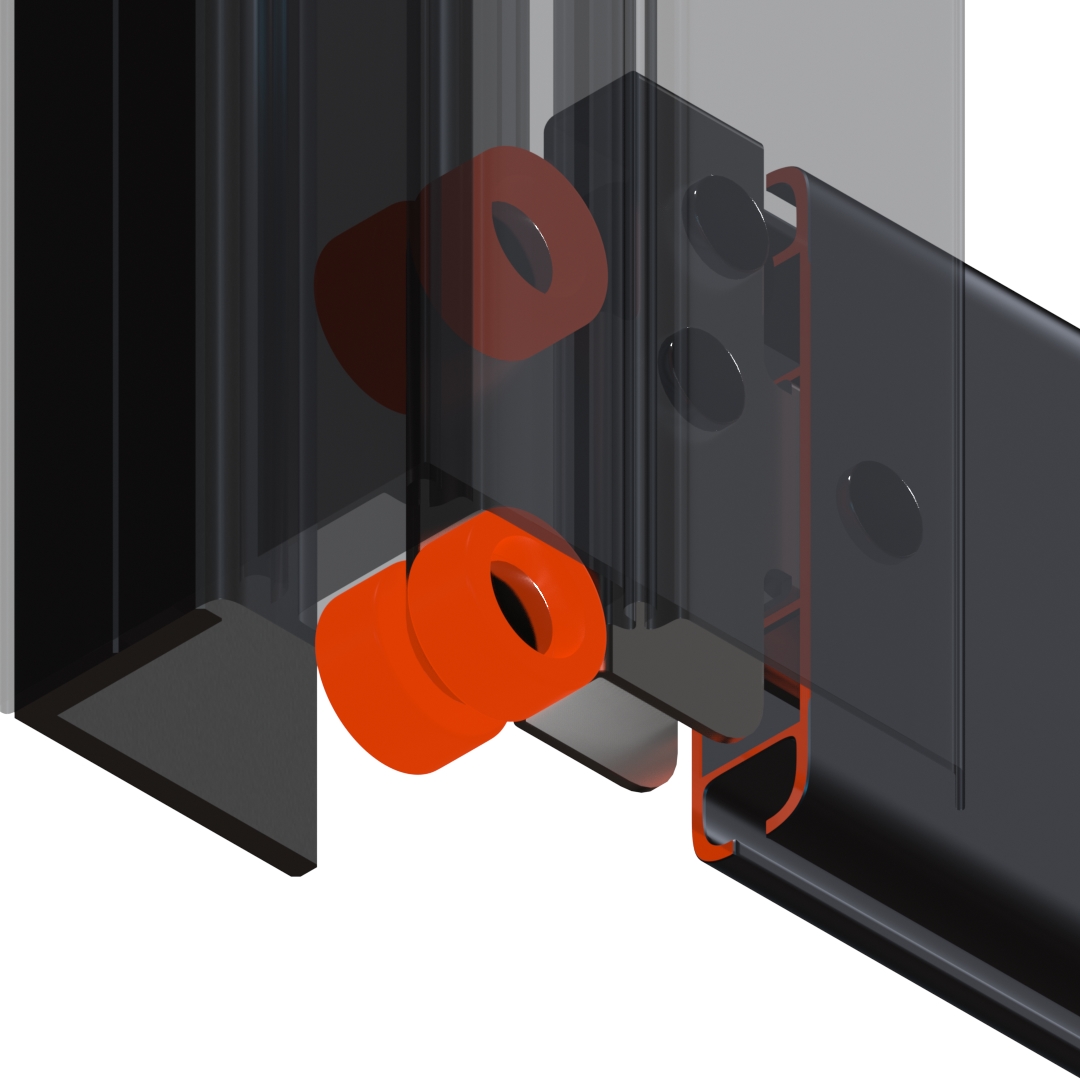

8: Oberes Querprofil in die Führungsschiene führen

Rollen Sie das Drahtseil durch Betätigung der Handkurbel auf der Spule auf. Kurbeln Sie in die Richtung, in der der Winkel des Drahtseiles zu sich selbst beim Auf- oder Abspulen möglichst groß ist.

Führen Sie diesen Vorgang so lange durch bis die Laufrollen der Steckschlitten sich innerhalb der Führungskanäle der Führungsschienen befinden.

9: Werbebanner einziehen

Das Einziehen des Banners in Ihr System besteht aus drei Arbeitsschritten.

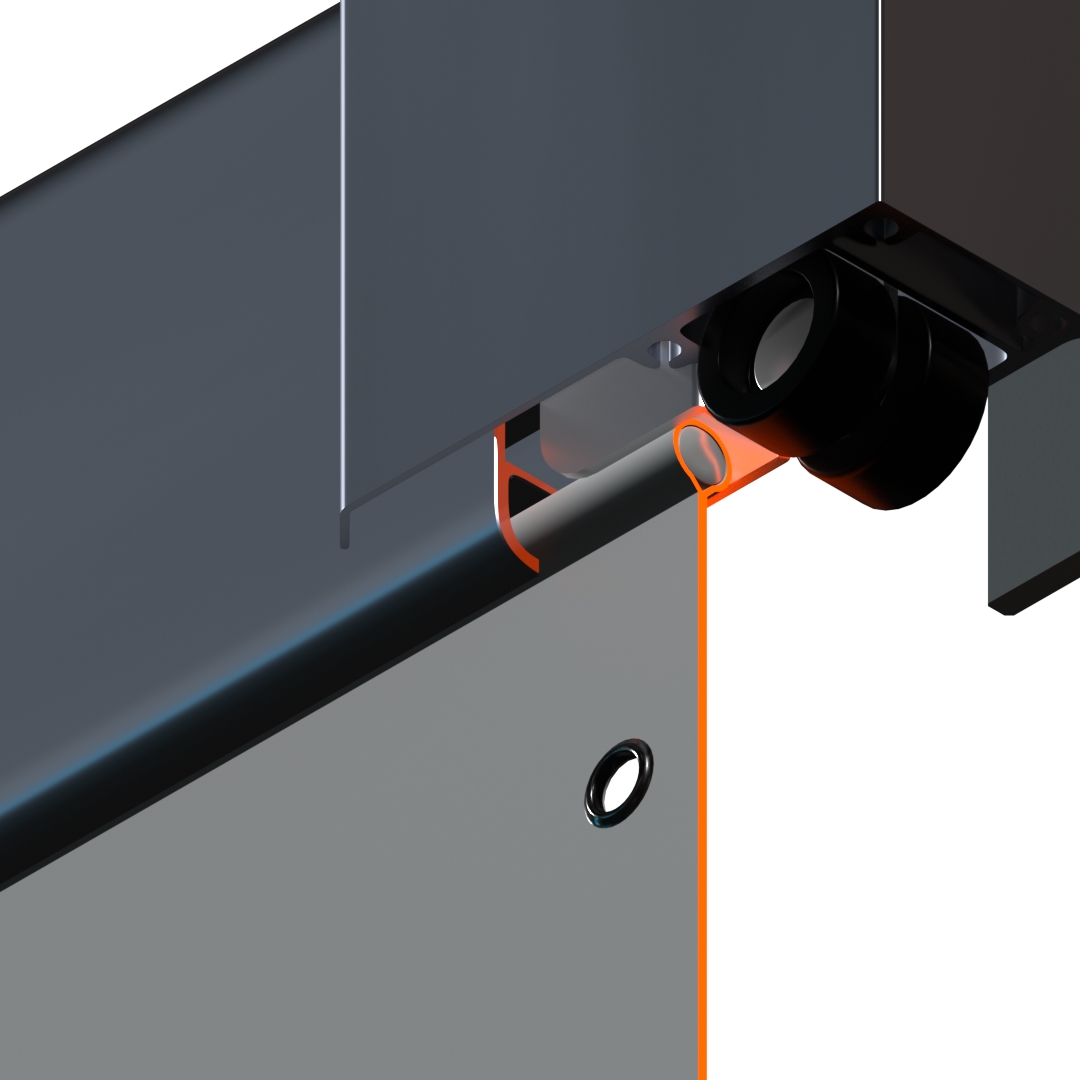

9a: Oberen Keder einziehen

Ziehen Sie den oberen Keder des Werbebanners in die untere Öffnung des Querprofils ein, das Sie zuvor in die Führungsschiene eingesetzt haben.

Achten Sie darauf, das die bedruckte Seite des Werbebanners nach Vorne zeigt.

Betätigen Sie jetzt die Handkurbel bis sich die beiden obersten Ösen circa eine Hand breit unterhalb der Unterkante des Systemes befinden.

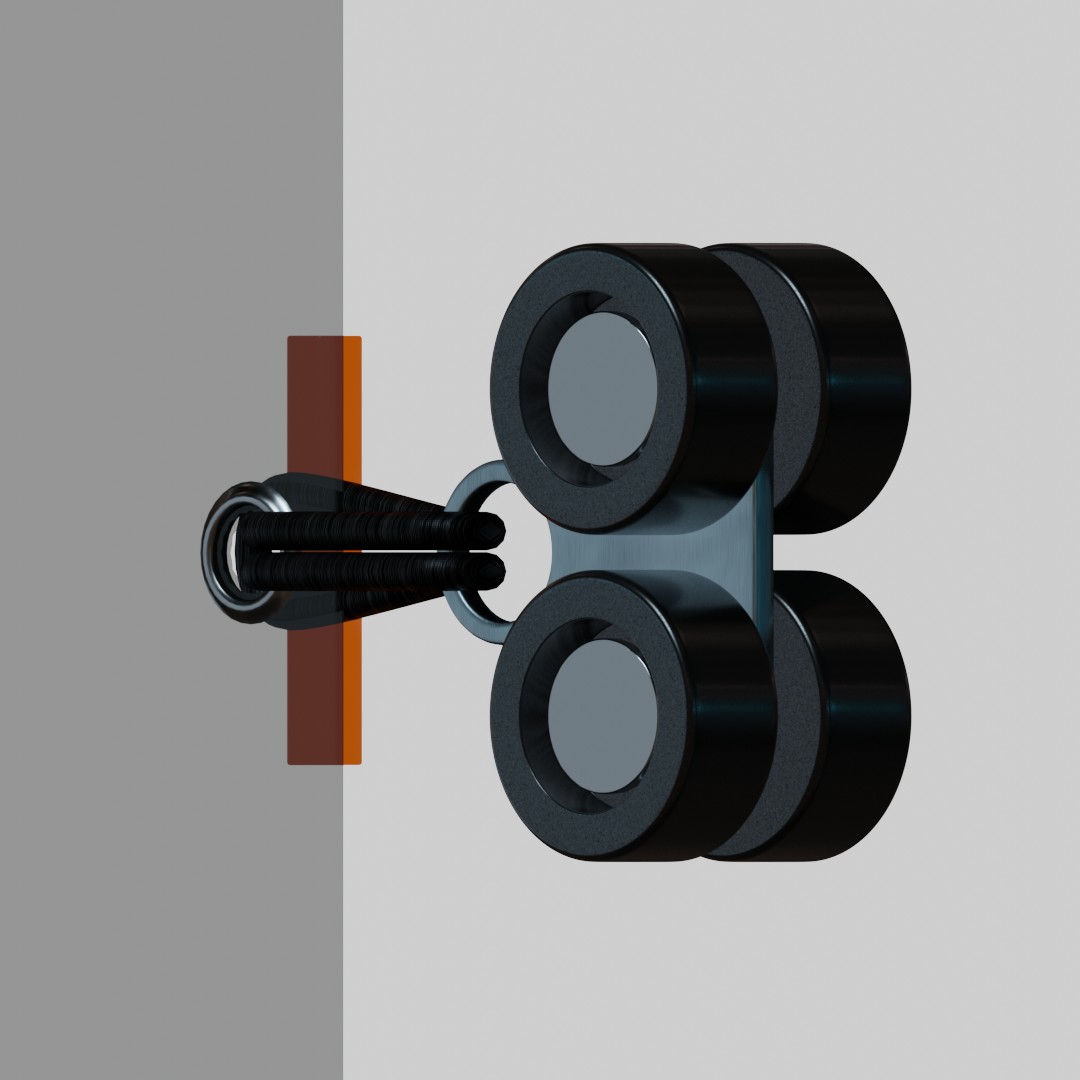

9b: Ösen mit Rollschlitten bestücken

Ziehen Sie das Spanngummi von hinten nach vorne durch die Öse, ziehen es durch die Halteöffnung des Rollschlittens um den Kunststoff-Knebel herum.

Ziehen Sie das Banner mit Hilfe der Seilwinde Stück für Stück nach oben und führen beidseitig die Steckschlitten in die Führungskanäle der Führungsschienen und wiederholen den Vorgang bis sich die unteren Rollen der untersten Rollschlitten in den Führungskanälen befinden.

9c: Unteres Querprofil befestigen

Ziehen Sie nun das untere Querprofil über den offenliegenden Keder des Werbebanners.

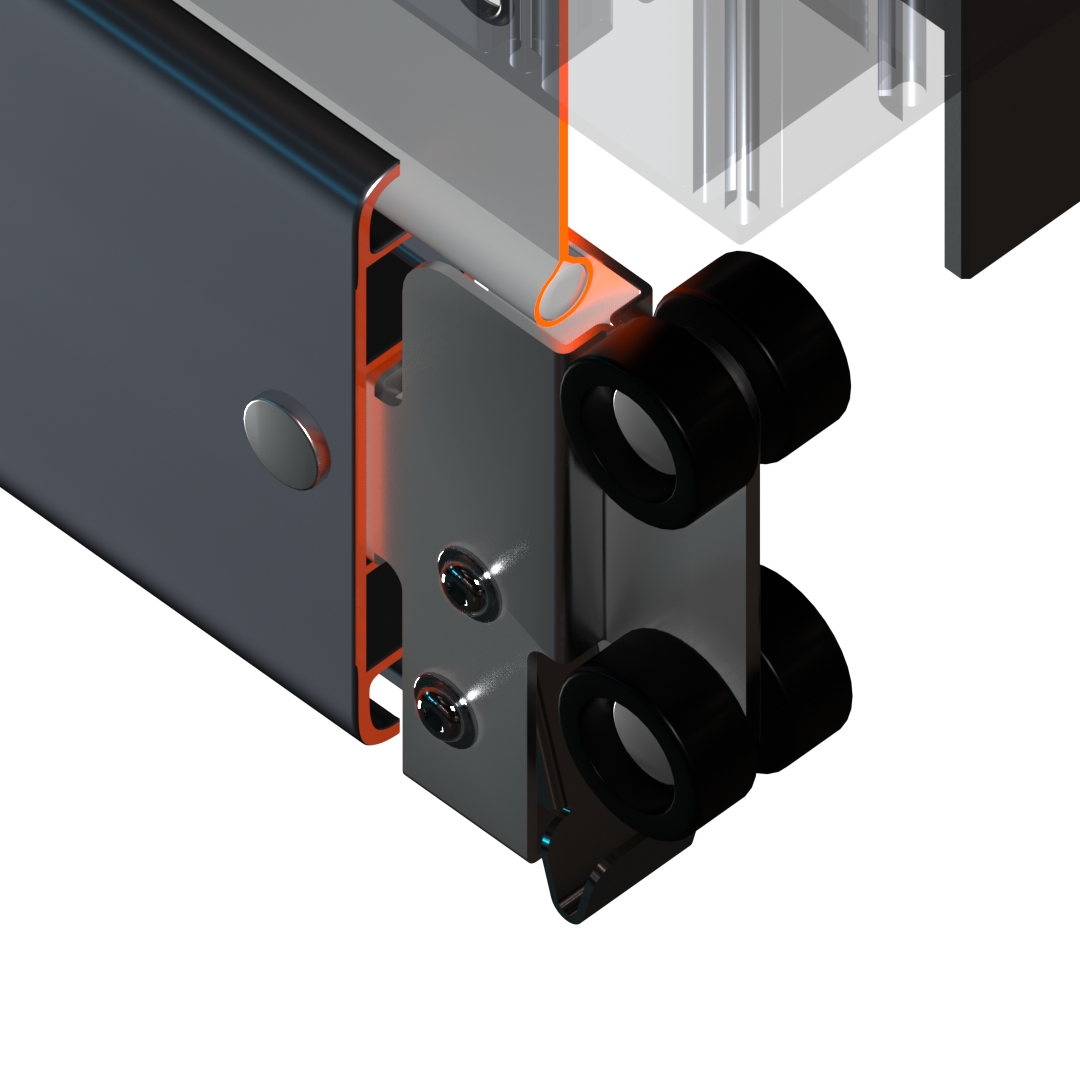

Beachten Sie dabei, daß die Bremse für das untere Querprofil wie in der Abbildung nach Unten zeigt und Sie diese manuell richtig positionieren.

Kurbeln Sie erneut und führen die Rollen der Steckschlitten in die Führungskanäle der Führungsschienen.

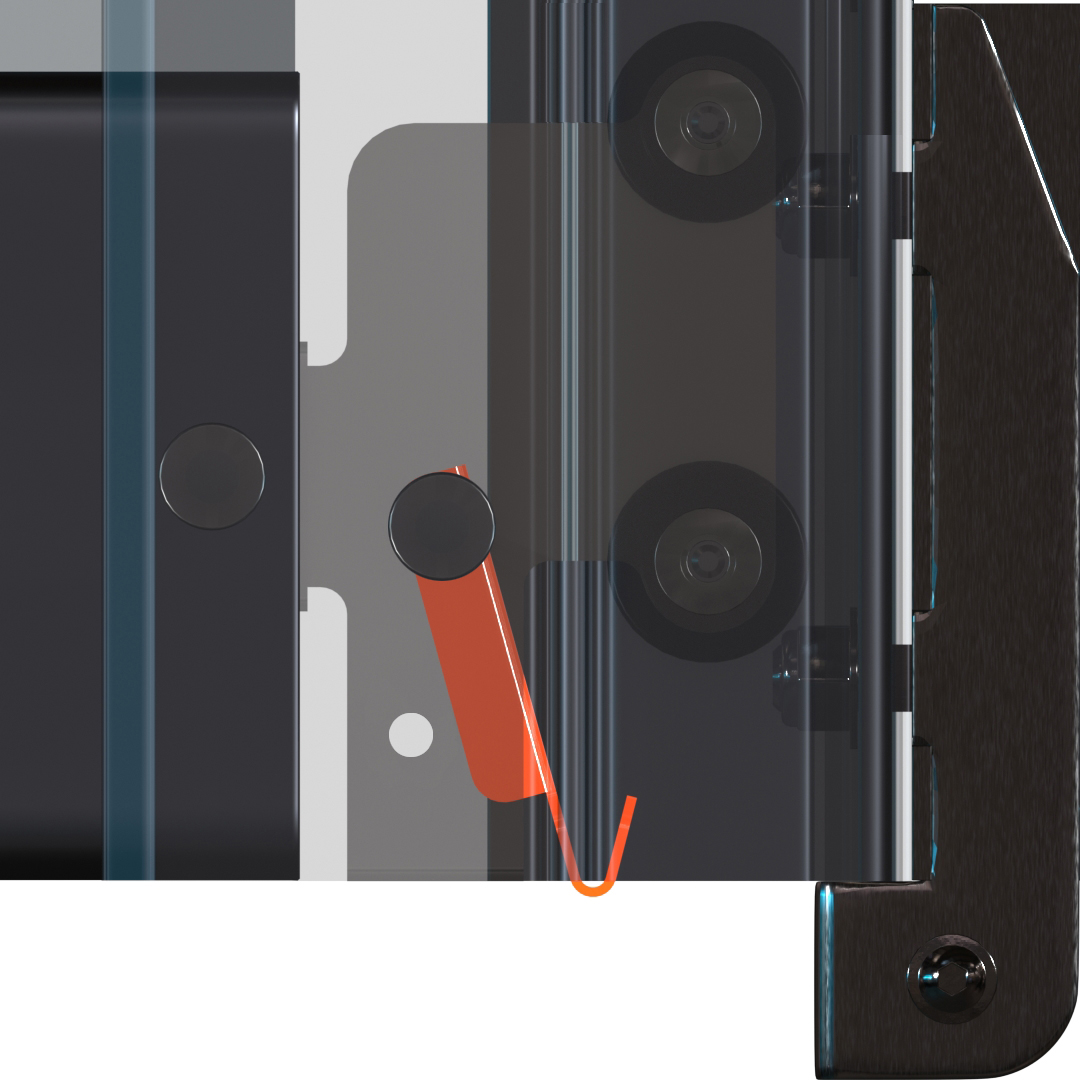

10: Bremse einhängen

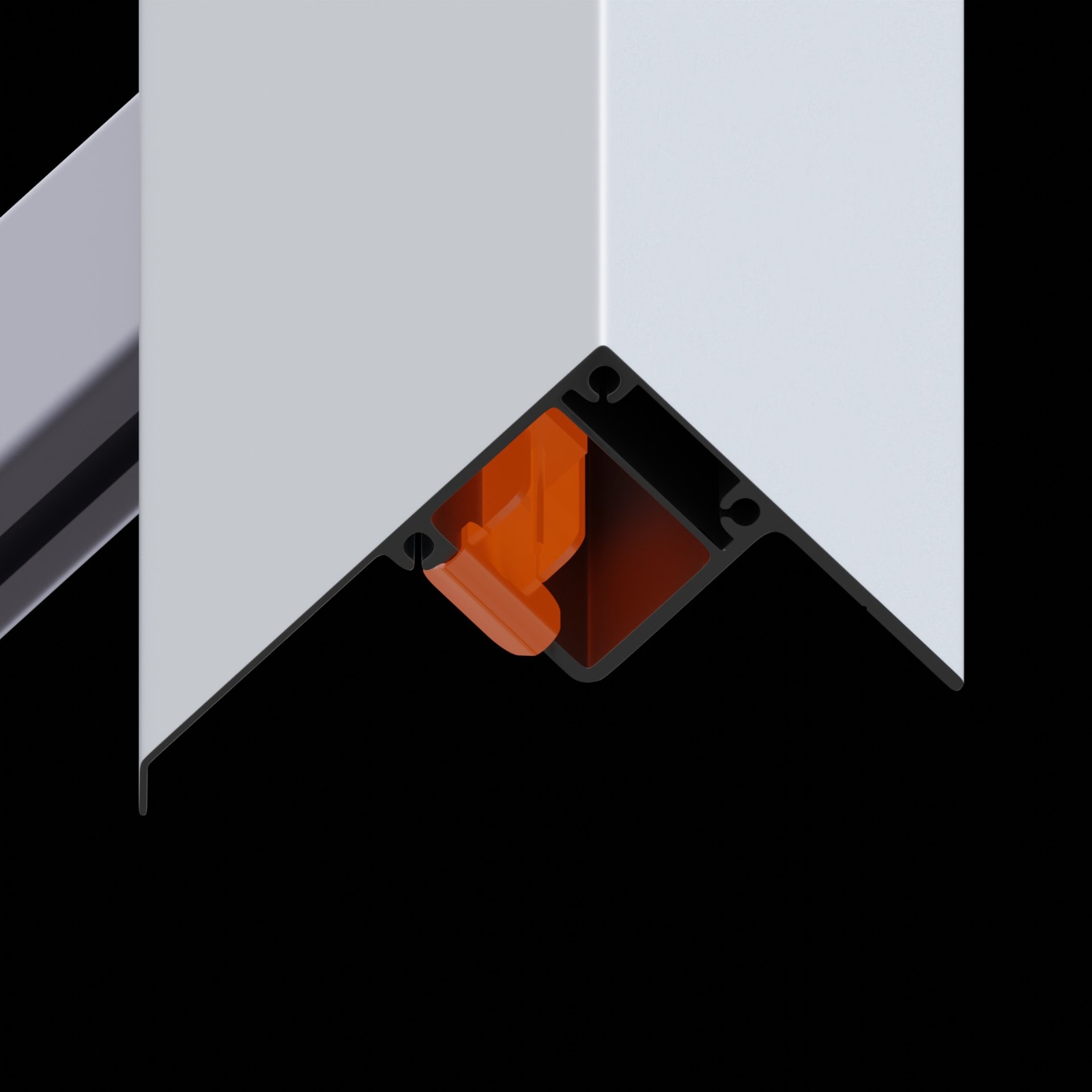

Die Bremse soll an der inneren Unterkante des geschlitzten Führungskanals der Führungsschiene sitzen.

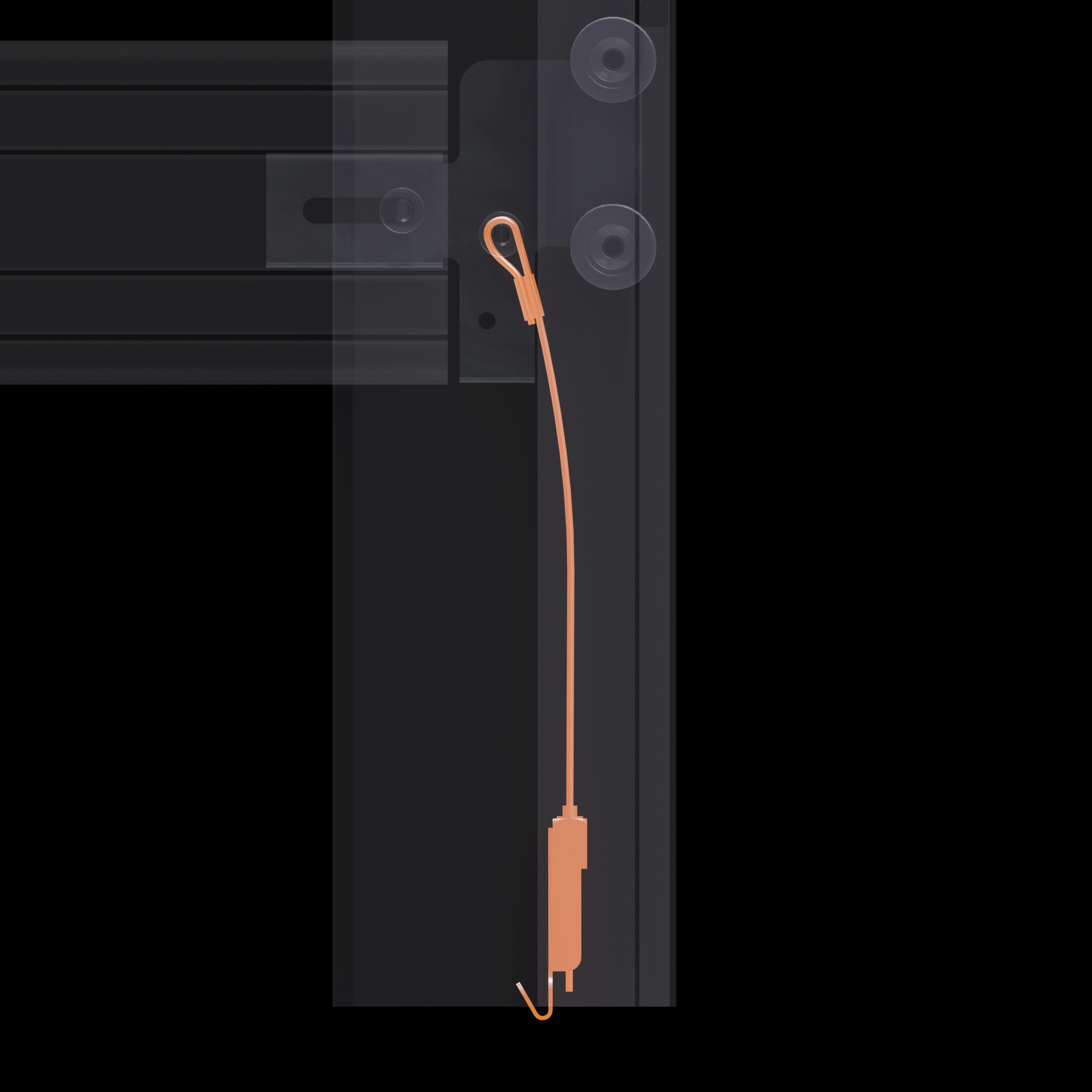

10a: Systeme mit Profilverlängerung

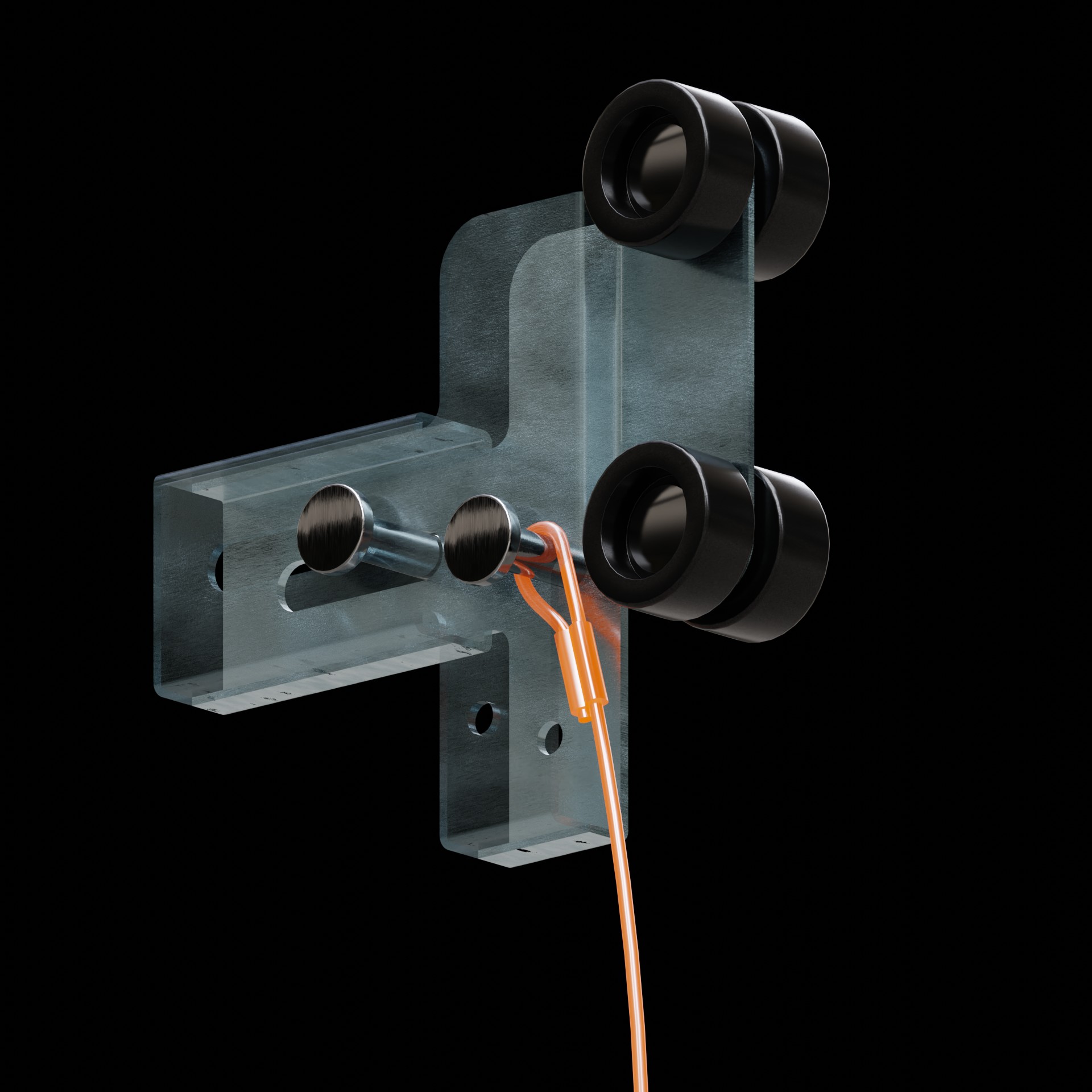

Bei Systemen mit Profilverlängerungen werden die Bremsen mit Hilfe von Drahtseilen und Drahtseilhaltern  befestigt.

Befestigen Sie die Bremsen, wie aus den folgenden Abbildungen ersichtlich, an den unteren Steckschlitten bevor Sie das Banner vollständig hochfahren.

Hängen Sie, sobald das Werbebanner die richtige Höhe erreicht hat, die Bremsen von innen in den Führungskanälen an der offenen Wandung des Führungsprofiles ein.

Durch Herunterdrücken des Hohlzylinders auf der Oberseite des Drahtseilhalters können Sie die Position des Drahtseiles nach Bedarf verändern. Der Hohlzylinder kehrt in seine Ursprungsposition zurück und das Drahtseil ist wieder blockiert.

11: Spannen des Werbebanners

Spannen Sie das Banner, sobald die Bremsen richtig sitzen, indem Sie die Seilwinde weiter betätigen, bis das  Werbebanner glatt sitzt. Entfernen Sie die Handkurbel aus der Seilwinde und bewahren diese gut auf.

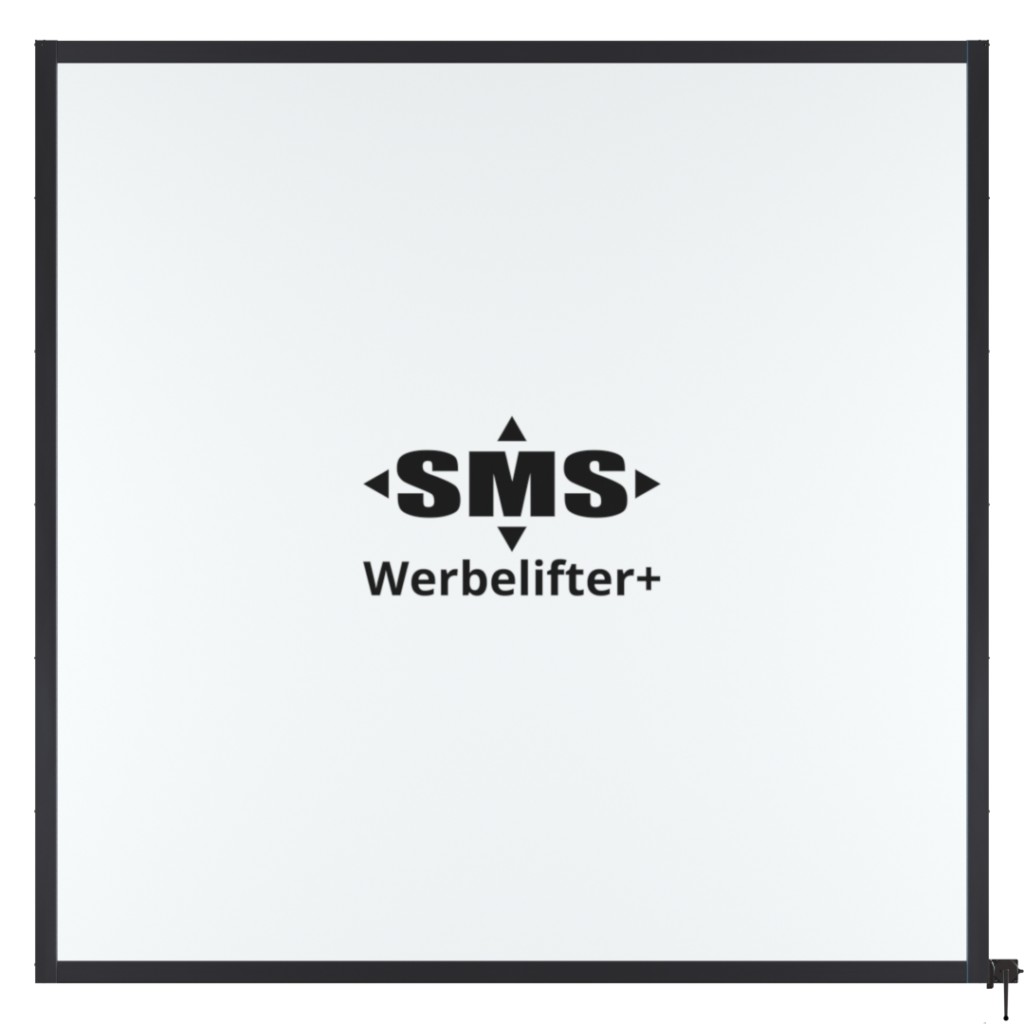

Das System ist jetzt fertig montiert.

Warndreieck für die erhöhte Aufmerksamkeit.

Wichtiger Hinweis

Das Werbebanner muß bei Sturm- oder Unwetterwarnung aus dem Werbesystem entfernt werden um Schäden am System und Gebäude zu vermeiden.
