Kederrahmen+ Montageanleitung
Sicherheitshinweis
Wir empfehlen Ihnen das Werbesystem von Fachpersonal montieren zu lassen. Treffen Sie alle Vorkehrungen um Personen, Material und Werkzeug vor Unfällen und Schaden zu schützen.
Bauteilgruppen und Schnellübersicht
Aluminium-Profilschienen
Spannhalter
Spannecken
Linsenkopfschrauben
Dübel
Profilverbinder
Wichtiger Hinweis
In der Lieferung befindet sich eine genaue Auflistung der Anzahl aller beinhalteten Bauteile.
Für die Montage des Systems werden mindestens zwei Personen benötigt. Bitte folgen Sie dieser Montageanleitung genau und Schritt für Schritt.
Präzises Arbeiten ist für die Qualität des Resultates von entscheidender Bedeutung.
1. Obere Profilschiene montieren

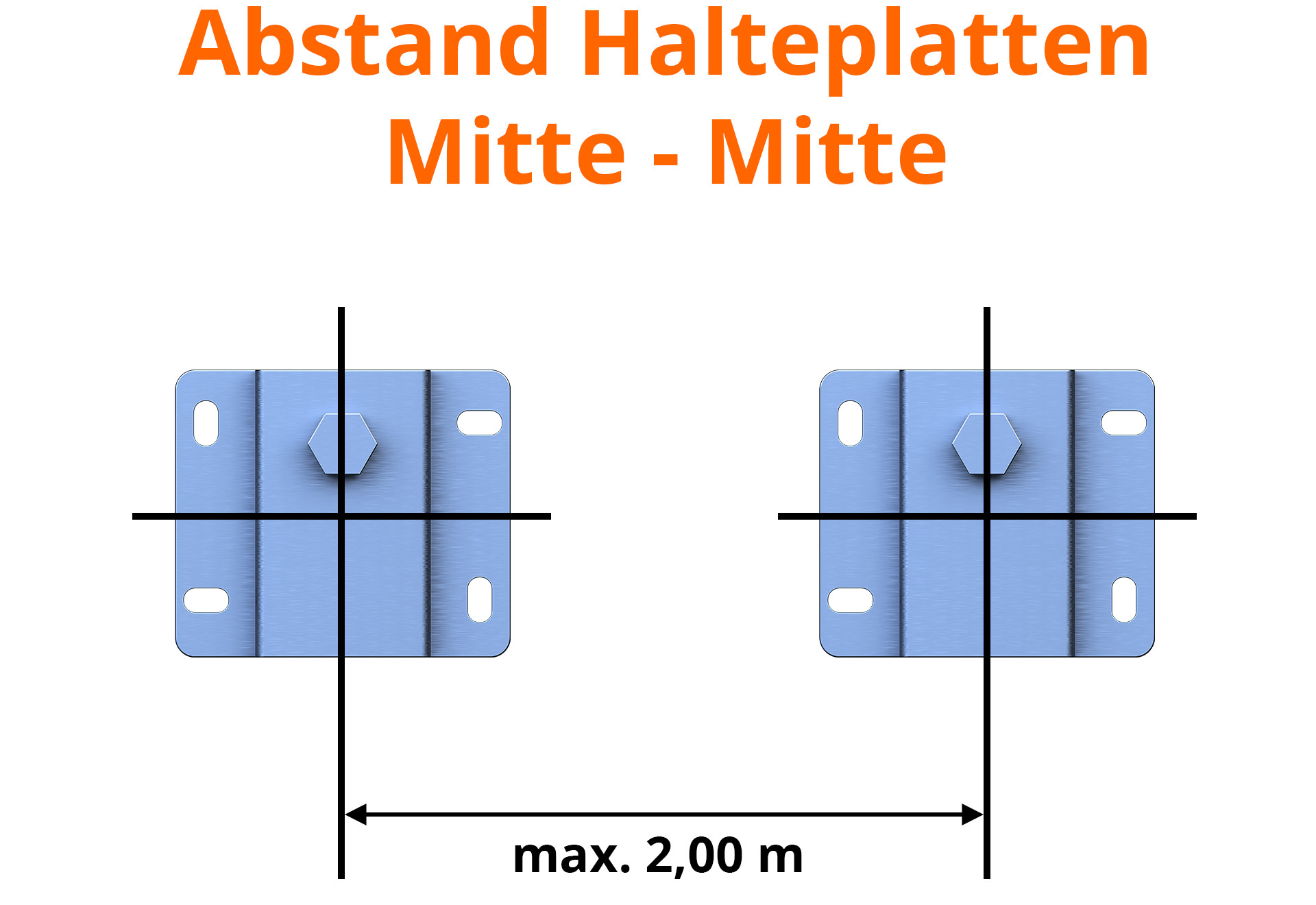

1a. Zeichnen Sie die Bohrlöcher zur Befestigung der Spannhalter an. Der Abstand der Wandhalter zueinander muß kleiner als 200 cm sein (Abb. 1.1).

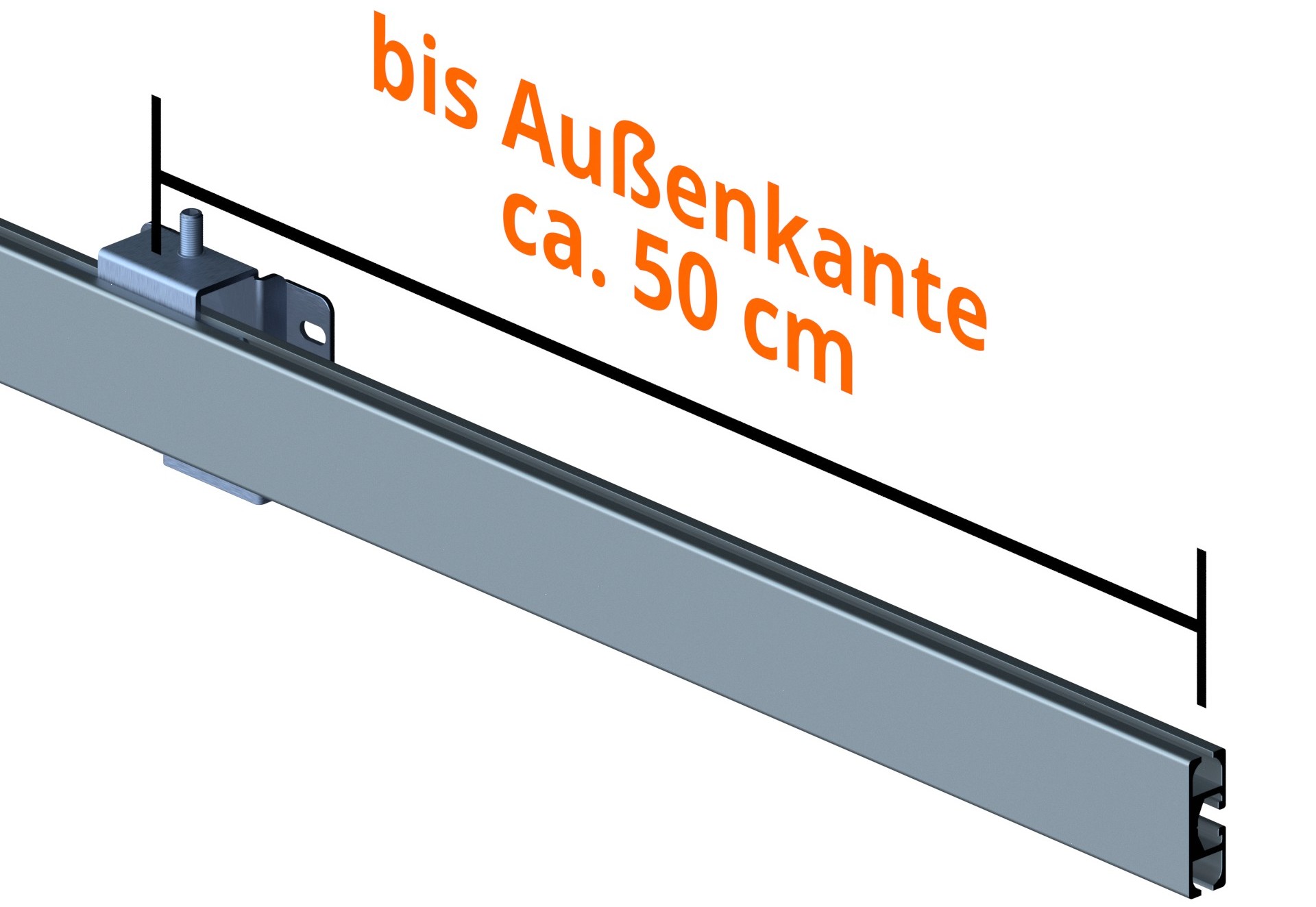

Halten Sie dabei ca. 50 cm Abstand von den Profilaußenkanten (Abb. 1.2). Die Gewindestifte sollten so weit wie möglich aus dem Spannhalter ragen.
Der längere Schraubweg gibt Ihnen später die Möglichkeit durch Einschrauben der Gewindestifte Spannung auf dem Banner zu erzeugen.
Achten Sie darauf, daß der Sechskant der Wandhalteplatte im Langloch der Frontplatte soliden Halt bietet.

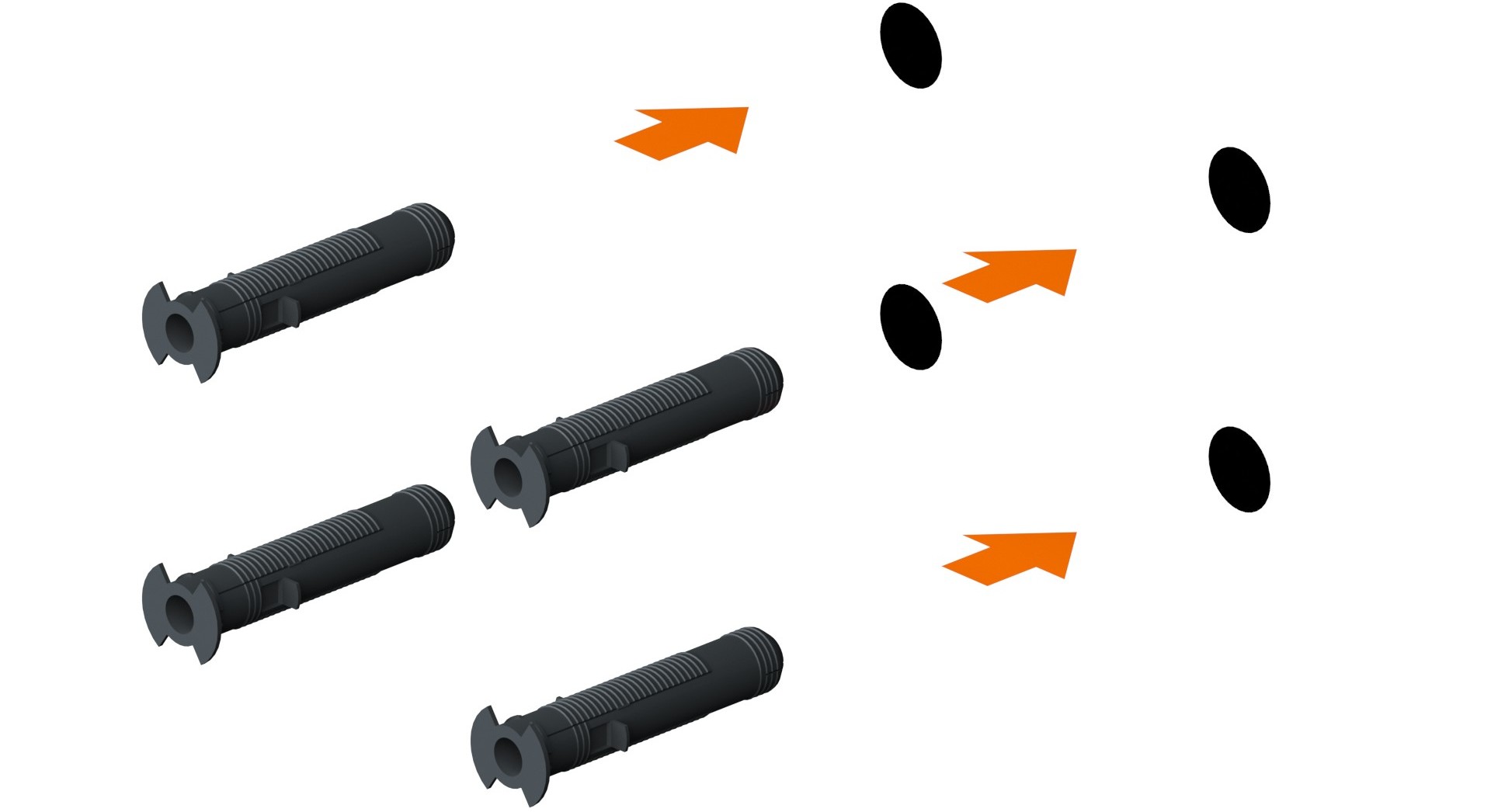

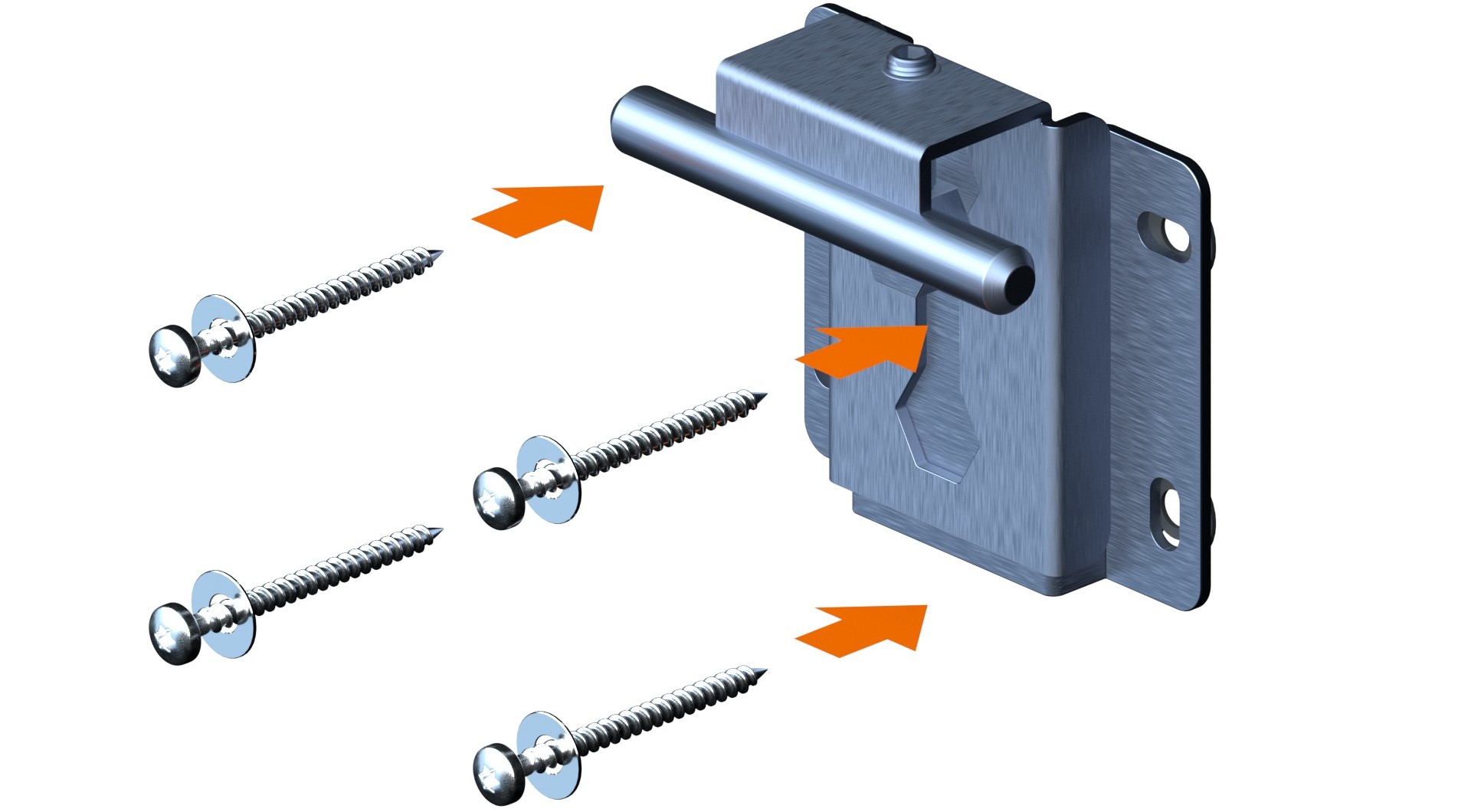

1b. Bohren Sie die angezeichneten Löcher, setzen Dübel (Abb. 1.3) und befestigen die Spannhalter mit Hilfe der beigefügten Linsenkopfschrauben (Abb. 1.4).
Sollten die Profilschienen für eine oder mehrere Seiten mehrteilig geliefert werden, liegen Profilverbinder bei mit denen sie die Profile verbinden müssen. Sollte dies nicht der Fall sein, fahren Sie bitte mit dem Punkt 1d. fort.

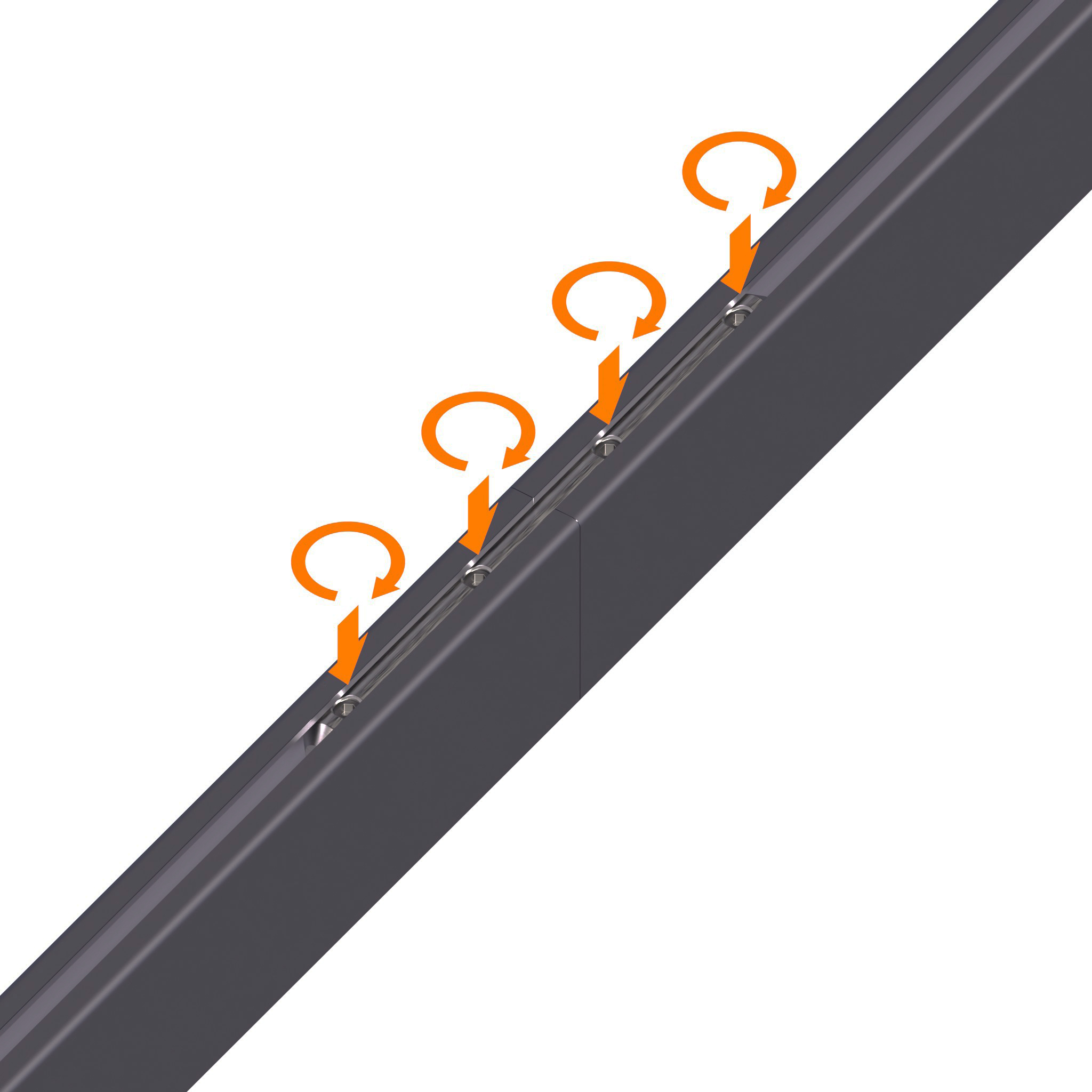

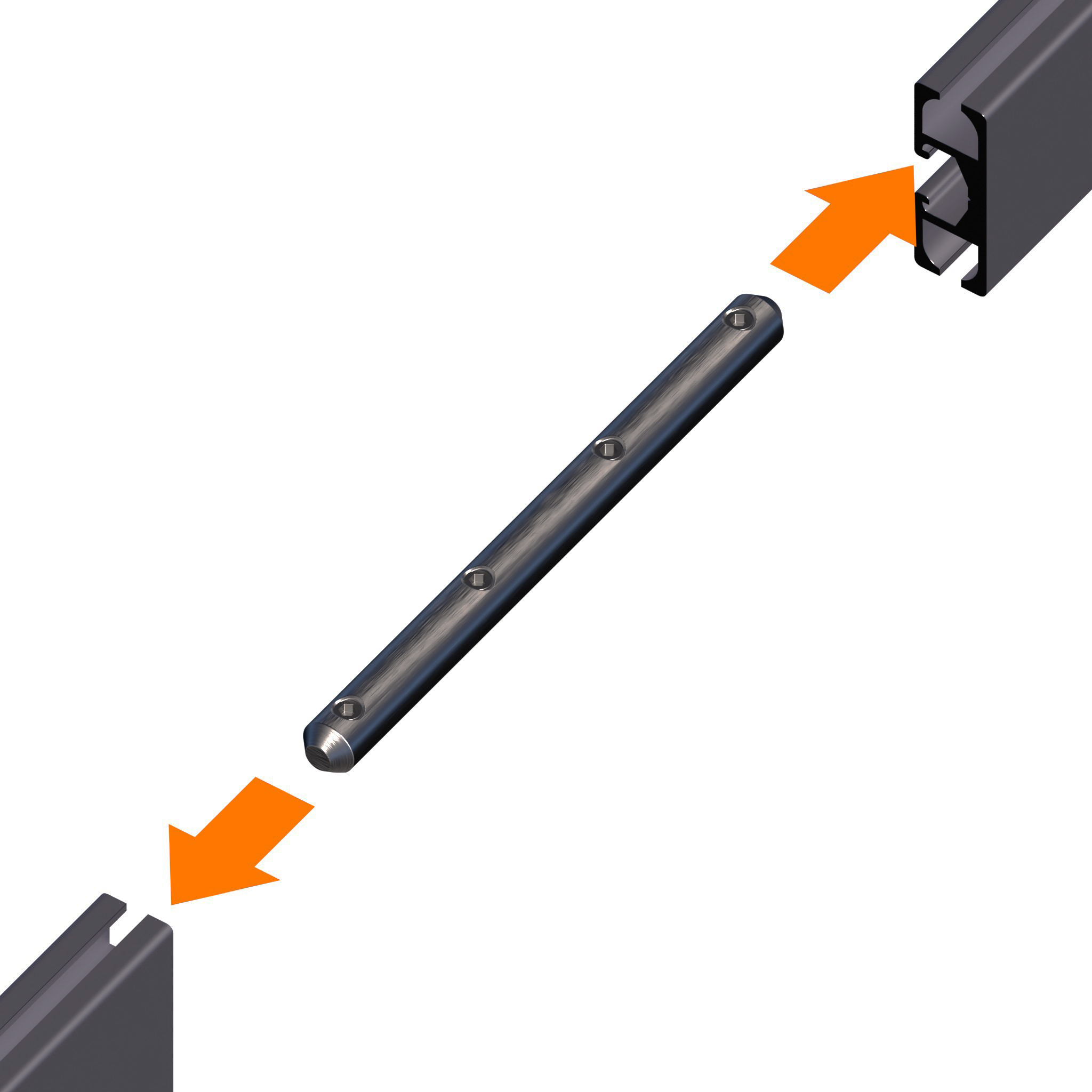

1c. Setzen Sie einen Profilverbinder in den Kanal der Profilschiene ein, der gegenüber des Kanales liegt in den später der Keder des Banners eingezogen wird. Schieben Sie die Profile bündig zusammen, so daß der Profilverbinder mittig sitzt. Achten Sie darauf daß die Schrauben des Profilverbinders erreichbar sind und ziehen die Schrauben fest. (Abb. 1.5 und 1.6)

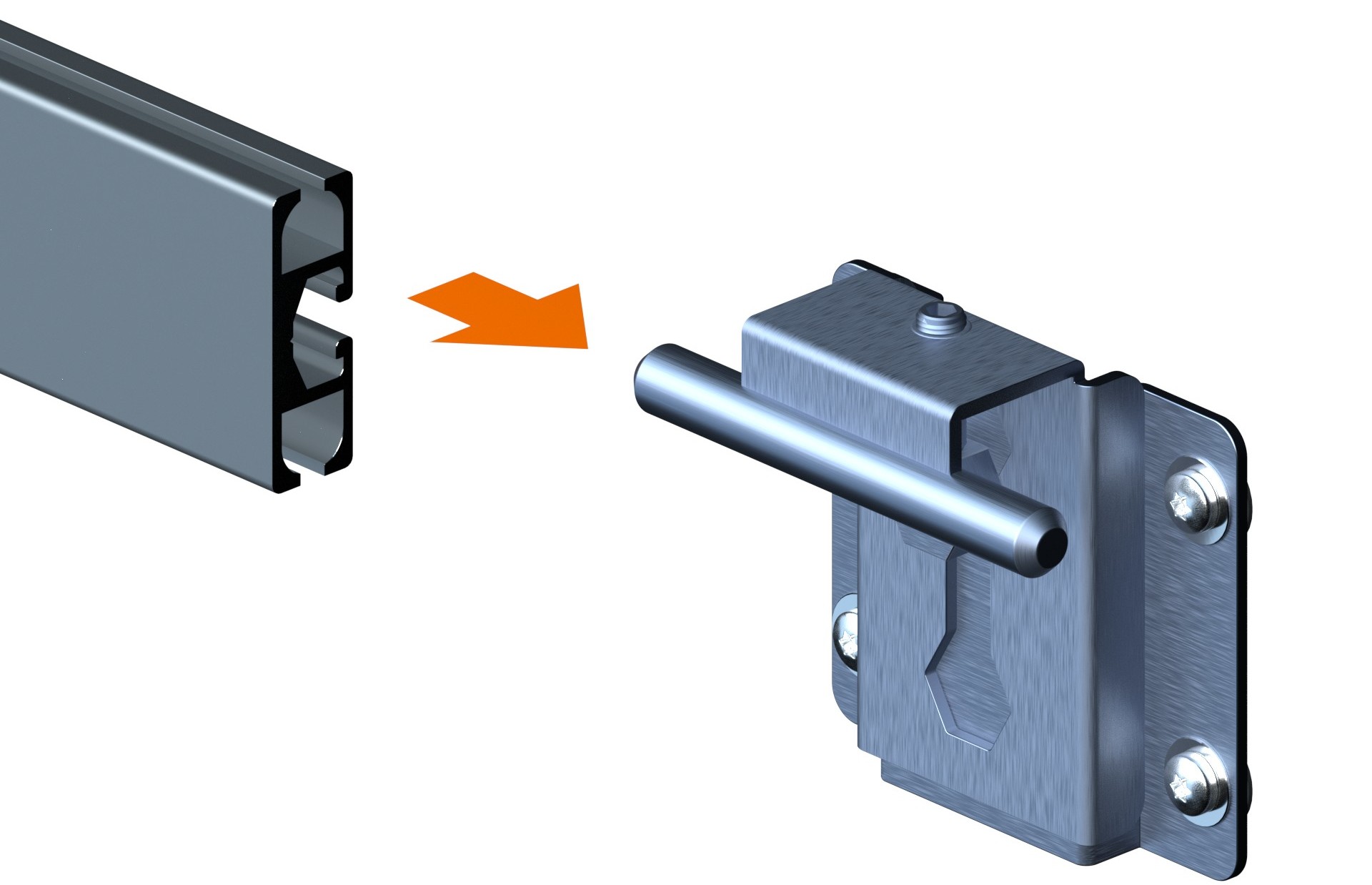

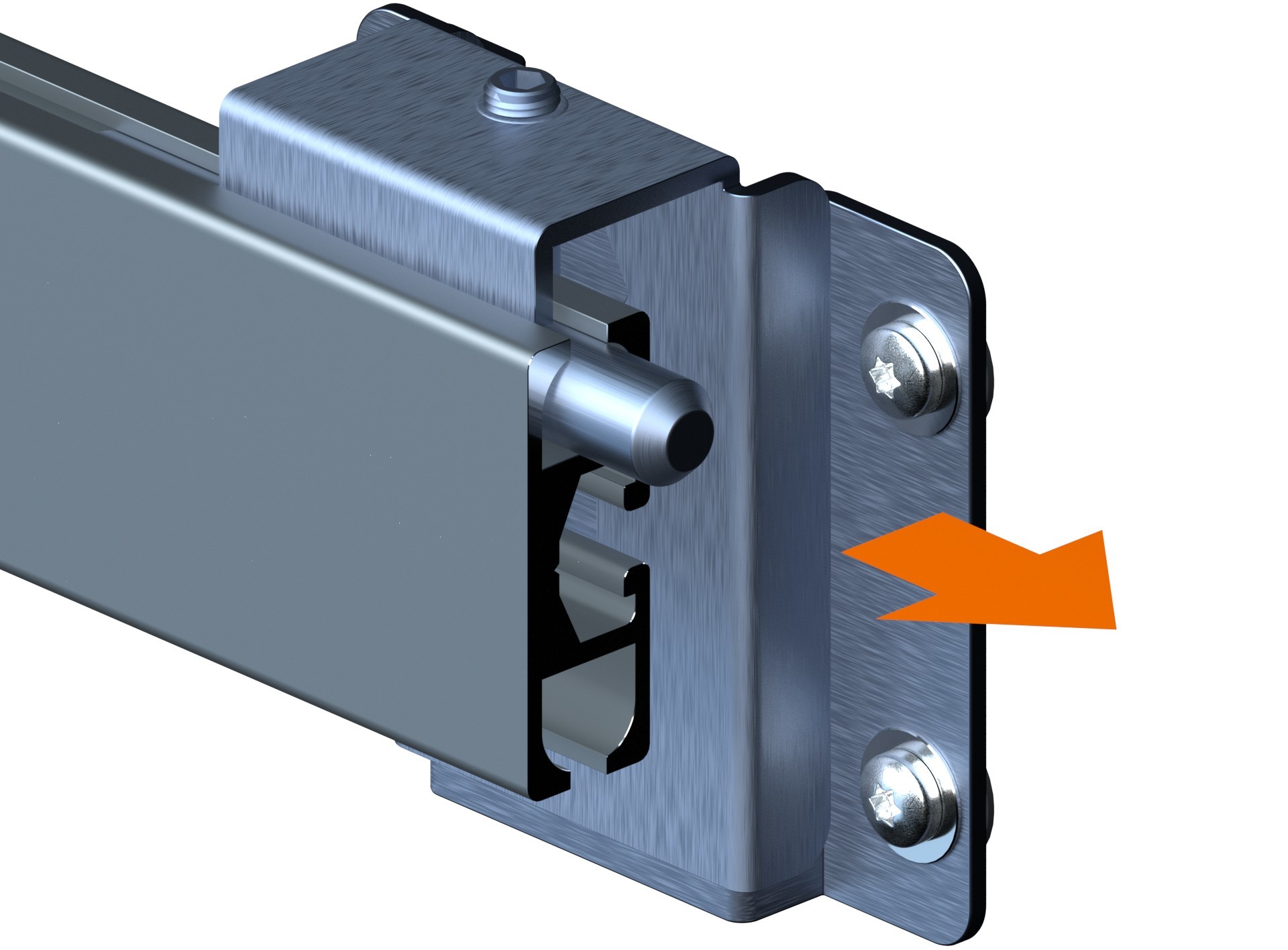

1d. Schieben Sie im Anschluß das obere Profil über die Haltezylinder der Spannhalter bis an die Endposition (Abb. 1.7 & 1.8) und richten es horizontal mit einer Wasserwaage aus.
2. Banner einziehen
2a. Ziehen Sie das Banner in die bereits befestigte obere Profilschiene, indem Sie den Keder der oberen Seite des Banner in den freiliegenden Kanal einziehen. (Abb. 2.1 & 2.2)
3. Unteres Profil montieren

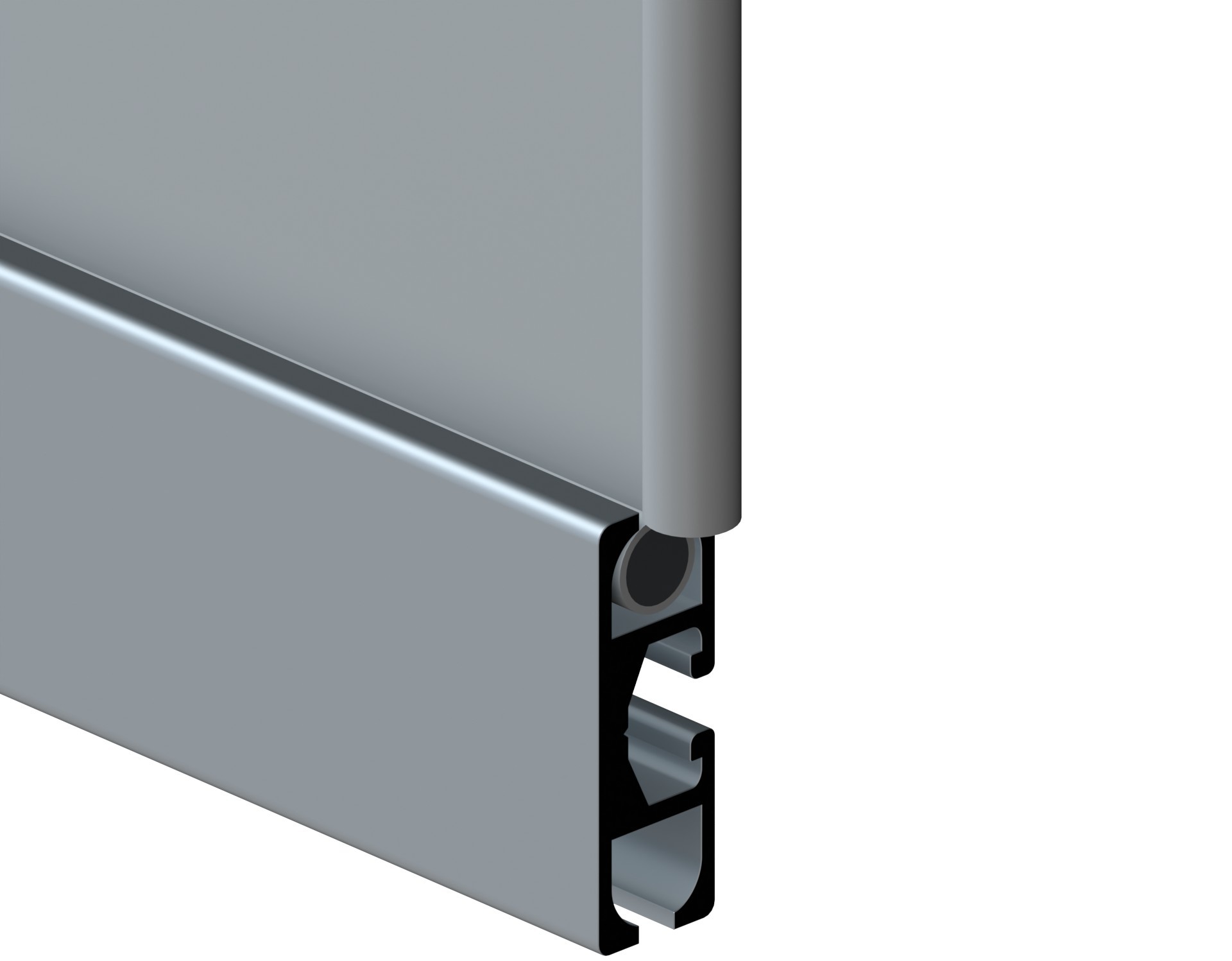

3a. Ziehen Sie die untere Profilschiene auf den unteren Keder des Banners. (Abb. 3.1 & 3.2)

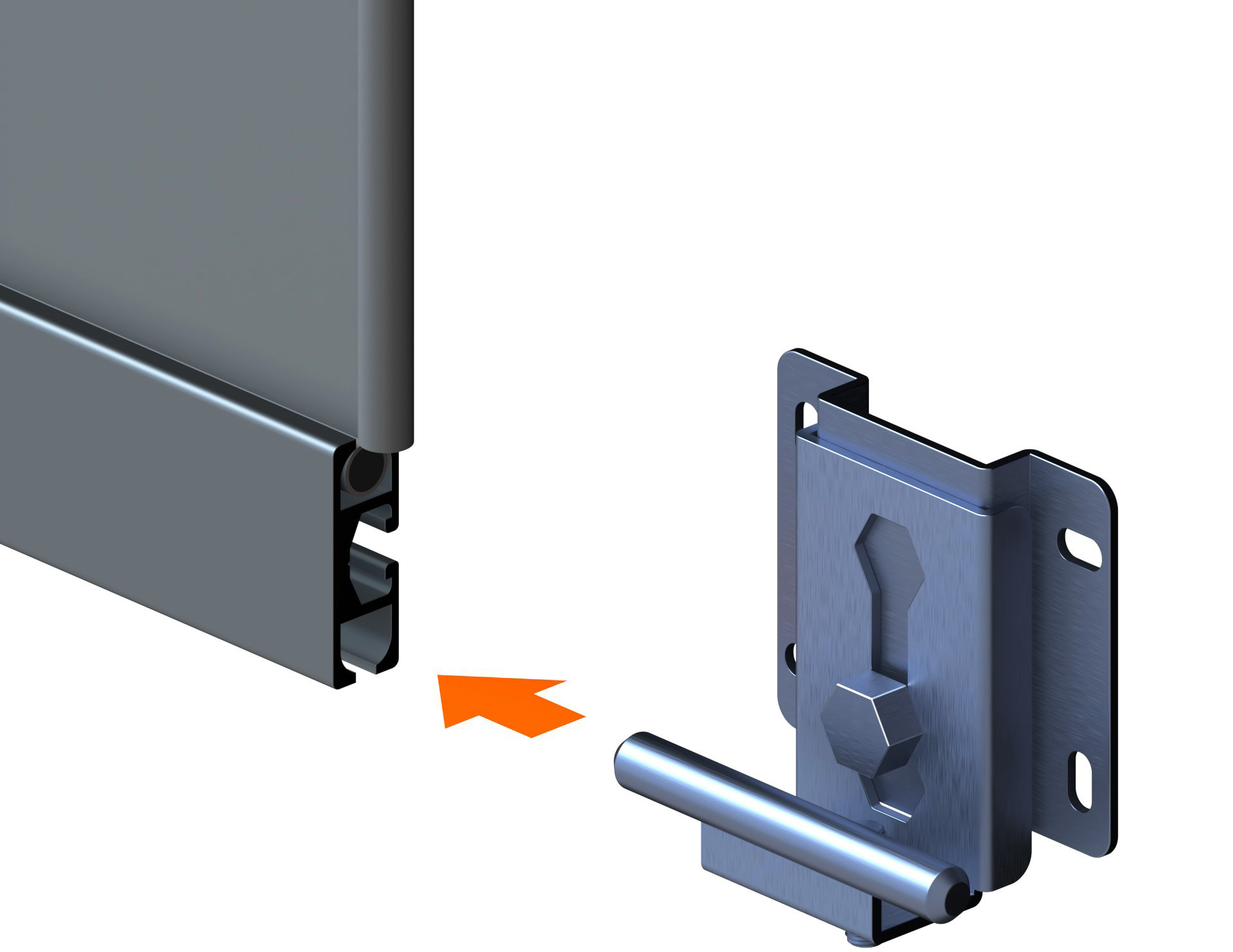

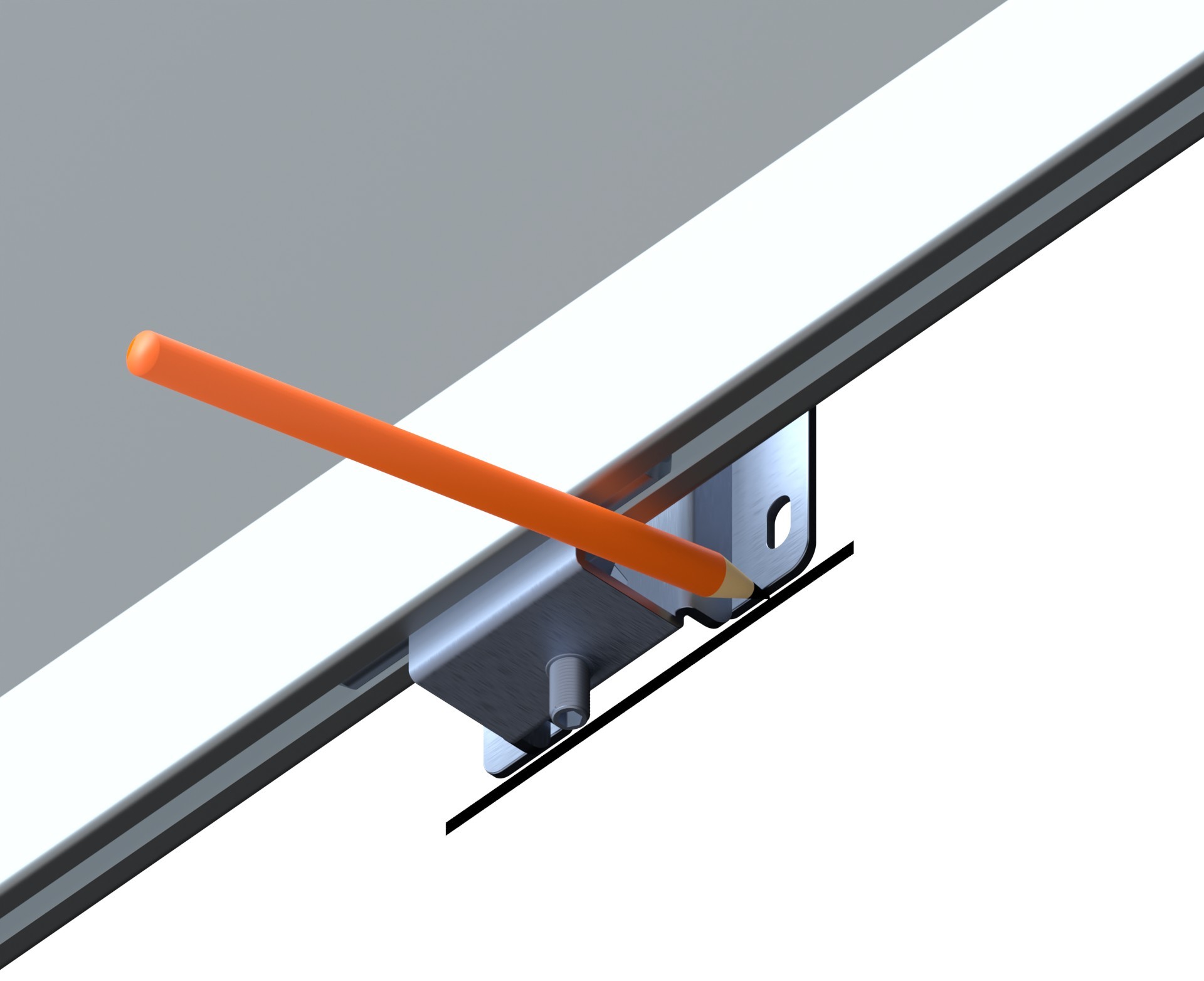

3b. Schieben Sie die Spannhalter in die Schiene und zeichnen die Bohrlöcher an. (Abb. 3.3 & 3.4)
3c. Befestigen Sie die Spannhalter wie in 1b. beschrieben.
4. Seitliche Profile montieren

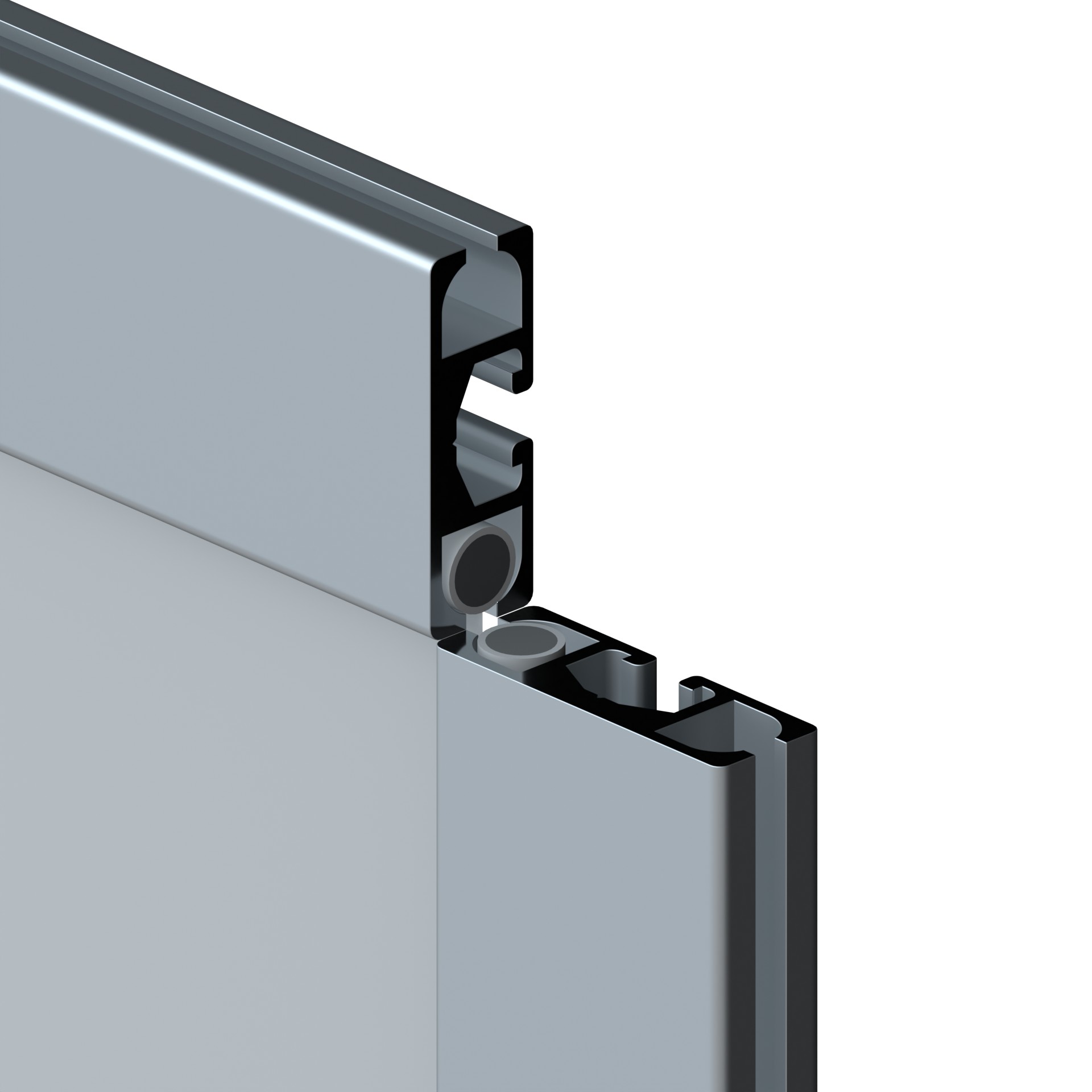

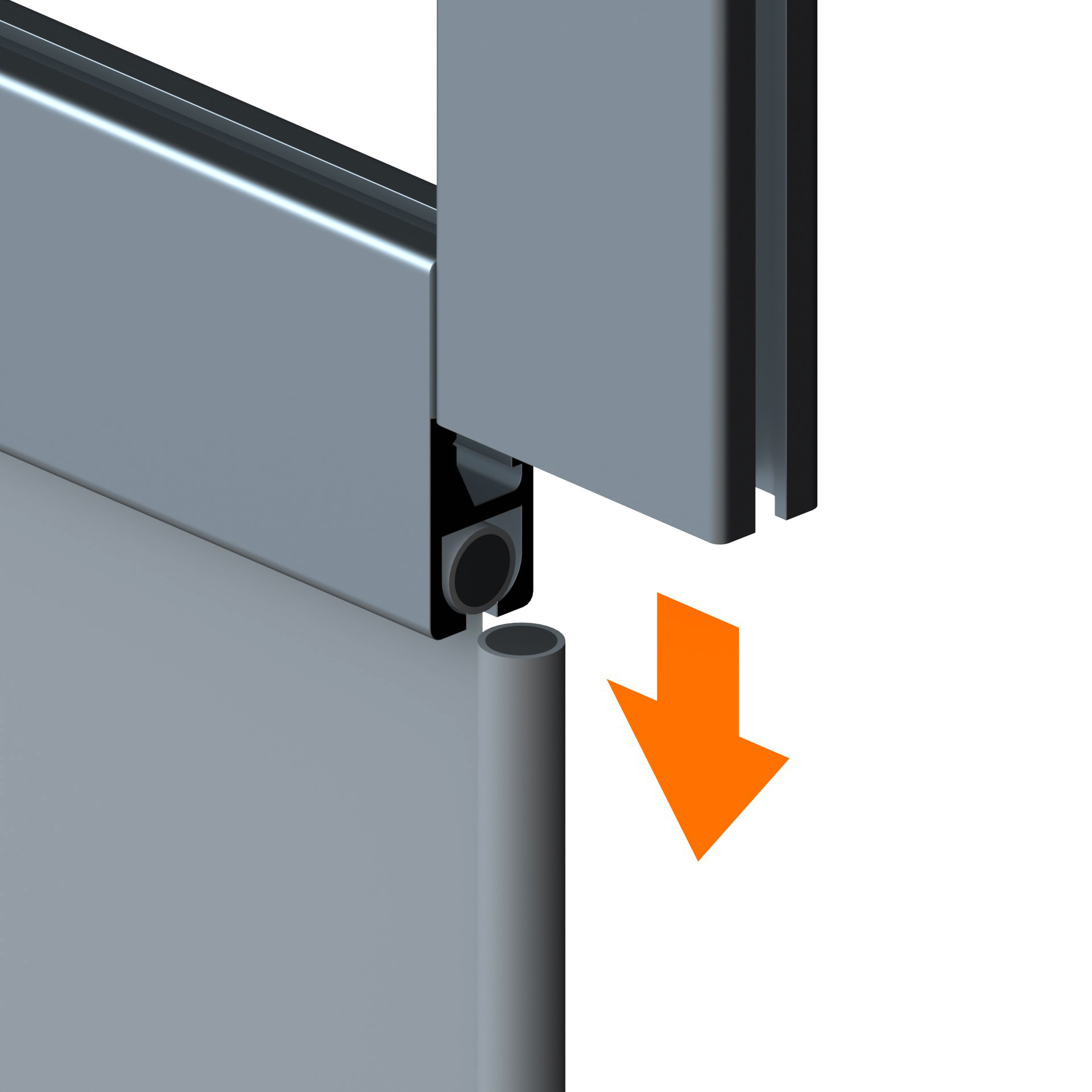

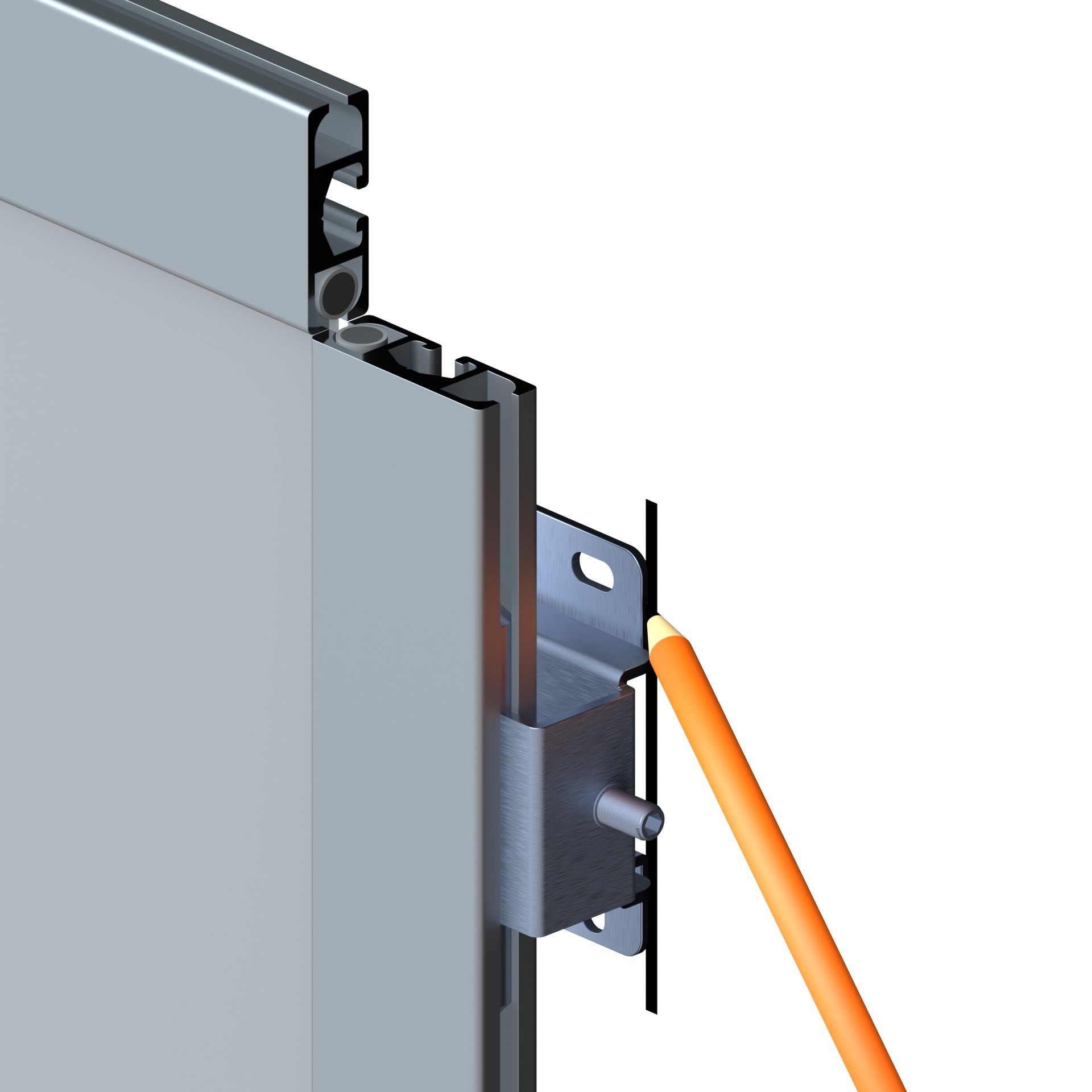

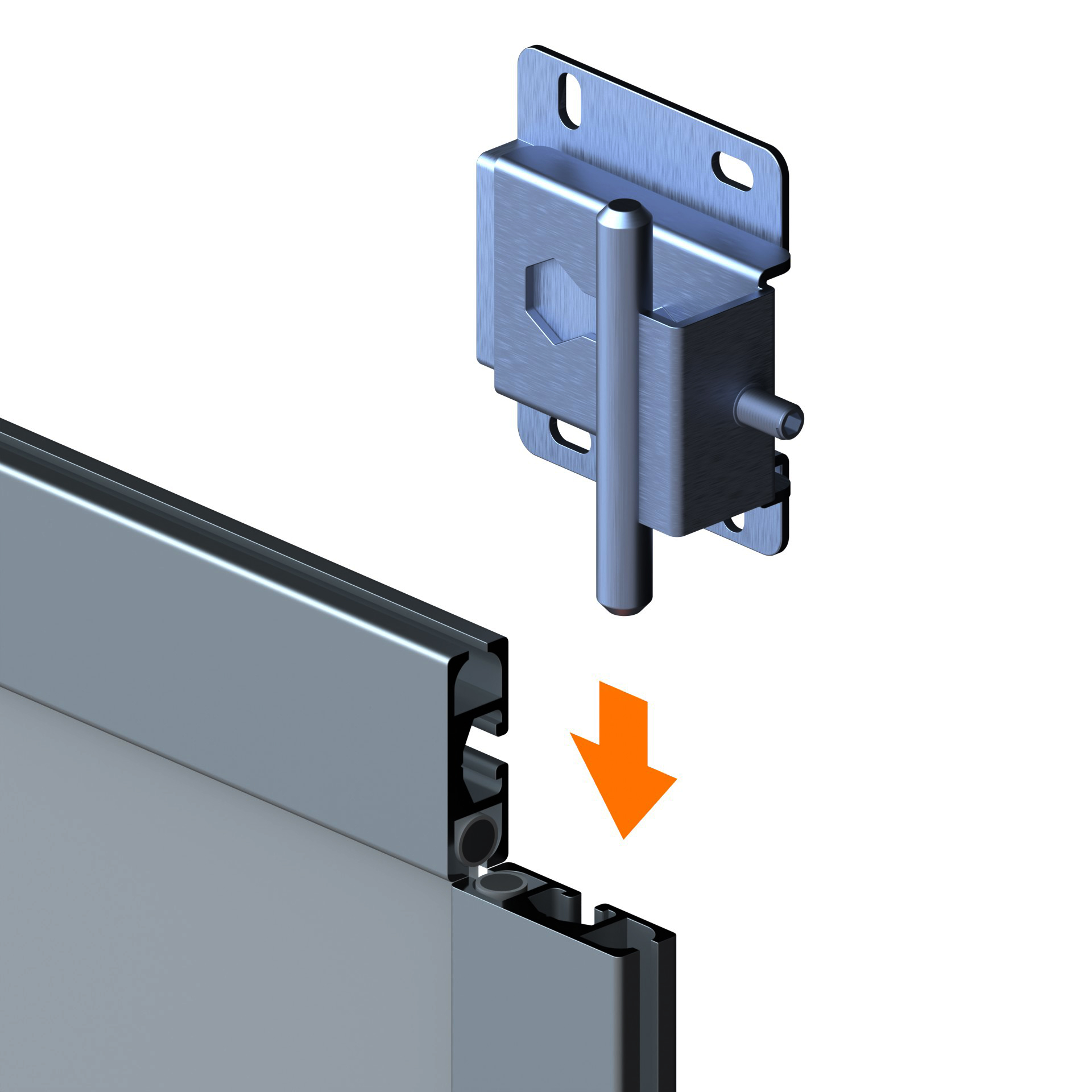

4a. Schieben Sie die seitlichen Profilschienen über die verbleibenden Keder und wiederholen dabei den Prozess
der Befestigung wie zuvor beschrieben. (Abb. 4.1 bis 4.4)
4b. Sobald Sie alle Spannhalter montiert haben muß das Banner rundum an allen Seiten gespannt werden, bis das Banner keine Falten mehr ausweist.
Sie können die Spannung des Banners über die Gewindestifte der Spannhalter regulieren. (Abb. 4.5)
Nutzen Sie eine Wasserwaage zur horiztonalen und vertikalen Ausrichtung und achten darauf daß die Schienen auf den Geraden eine Linie bilden.
5. Spannecken montieren

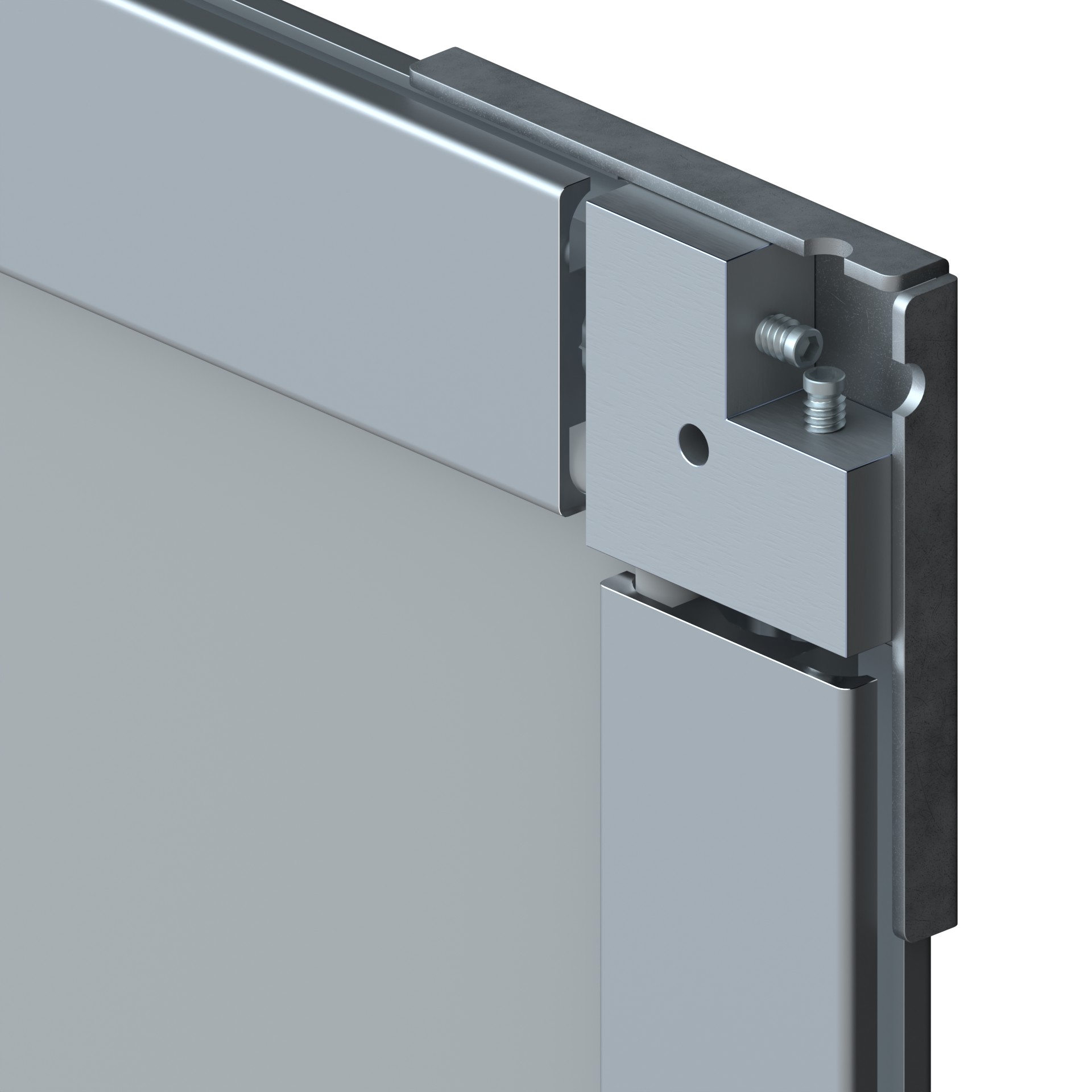

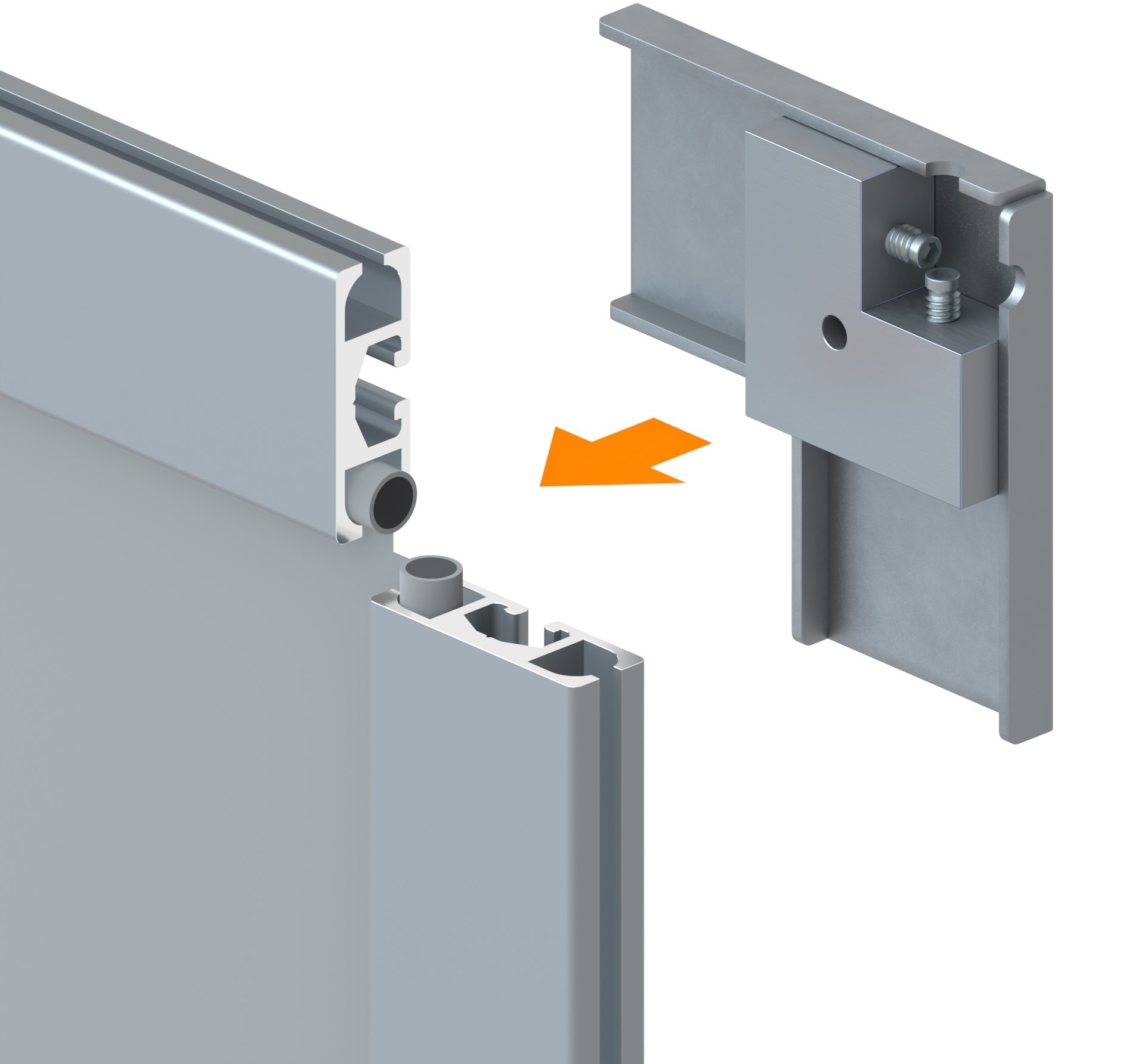

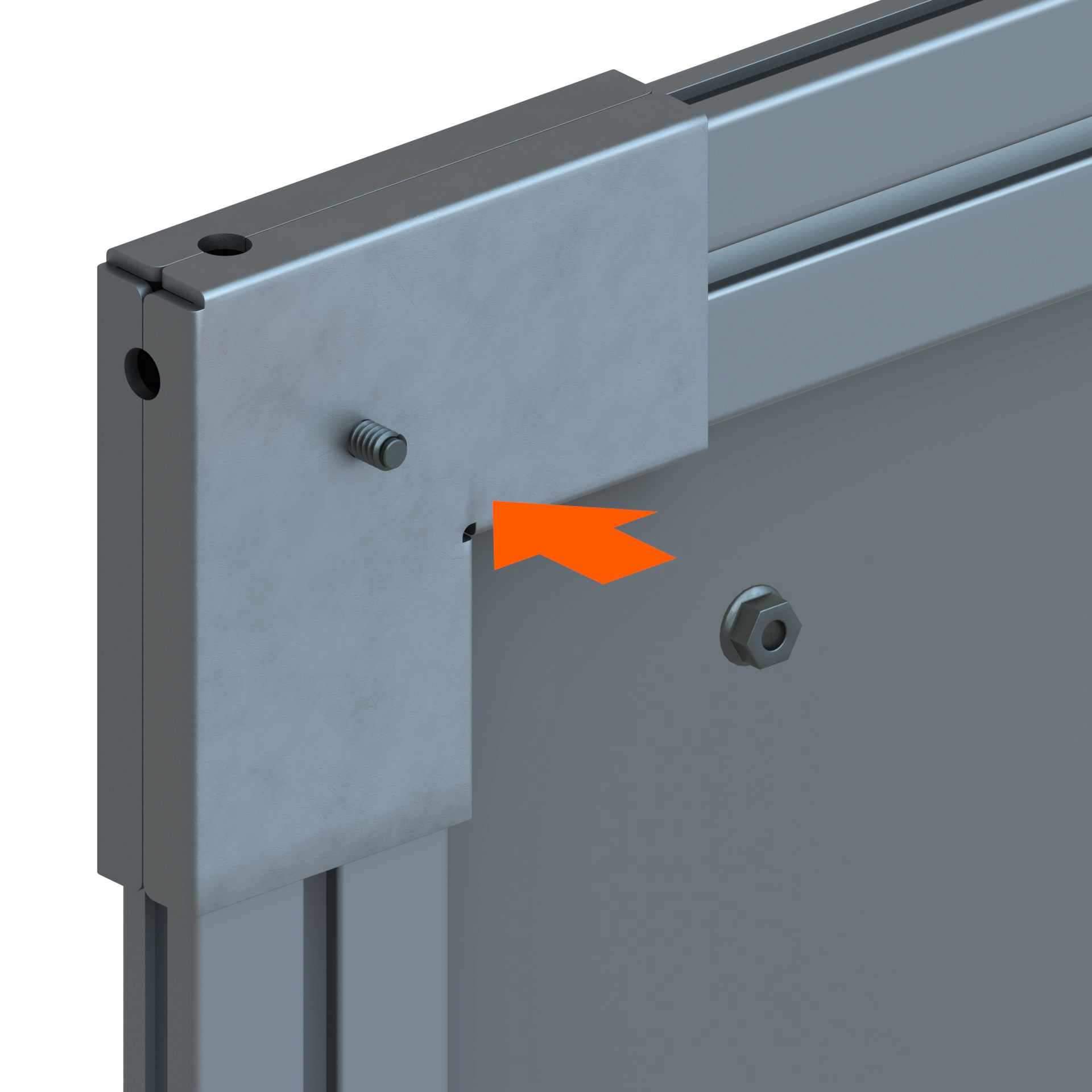

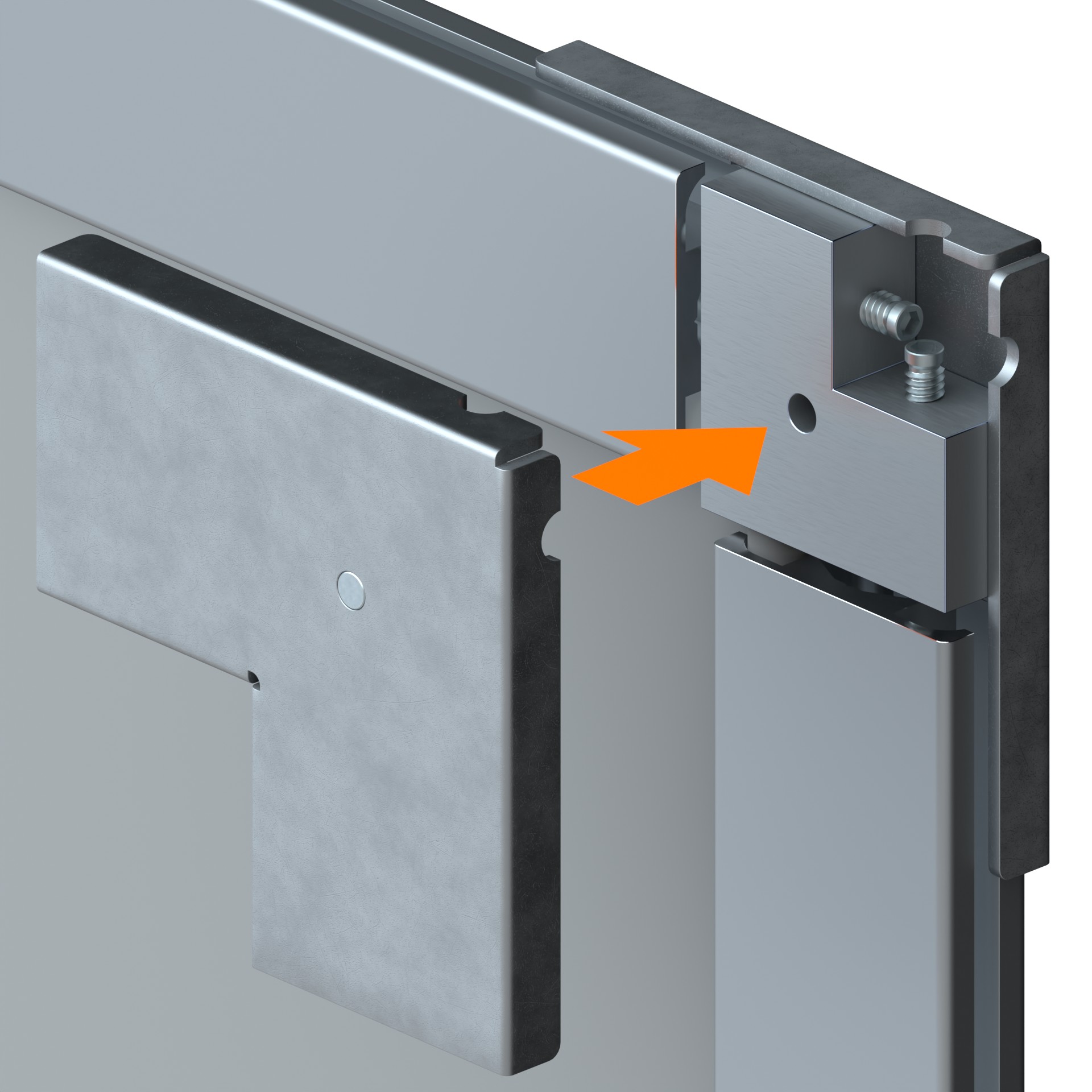

5a. Führen Sie die Rückenplatten der Spannecken an die Verbindungstellen und stecken die Frontplatten mit dem
Gewindestift durch die dafür vorgesehenen Bohrungen.

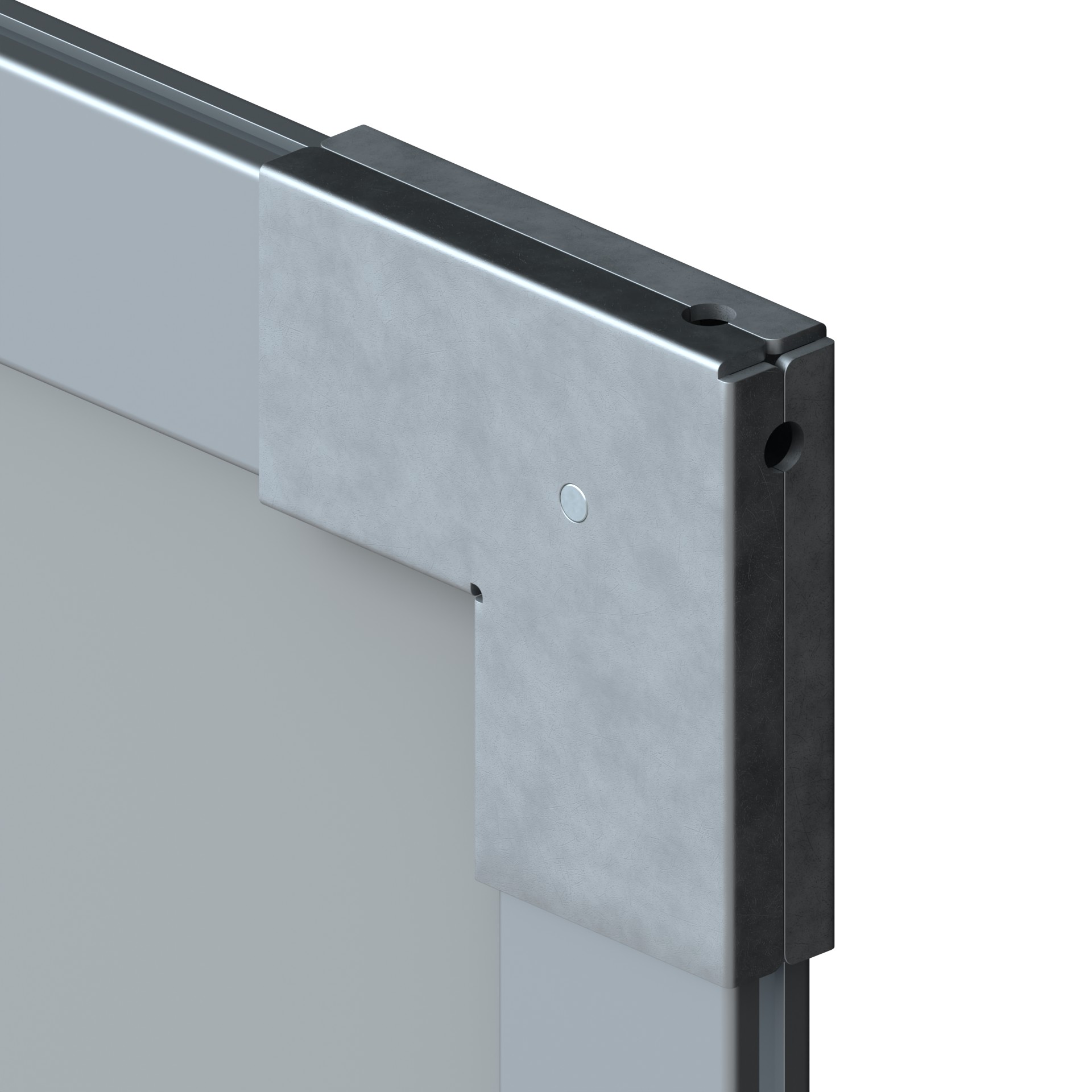

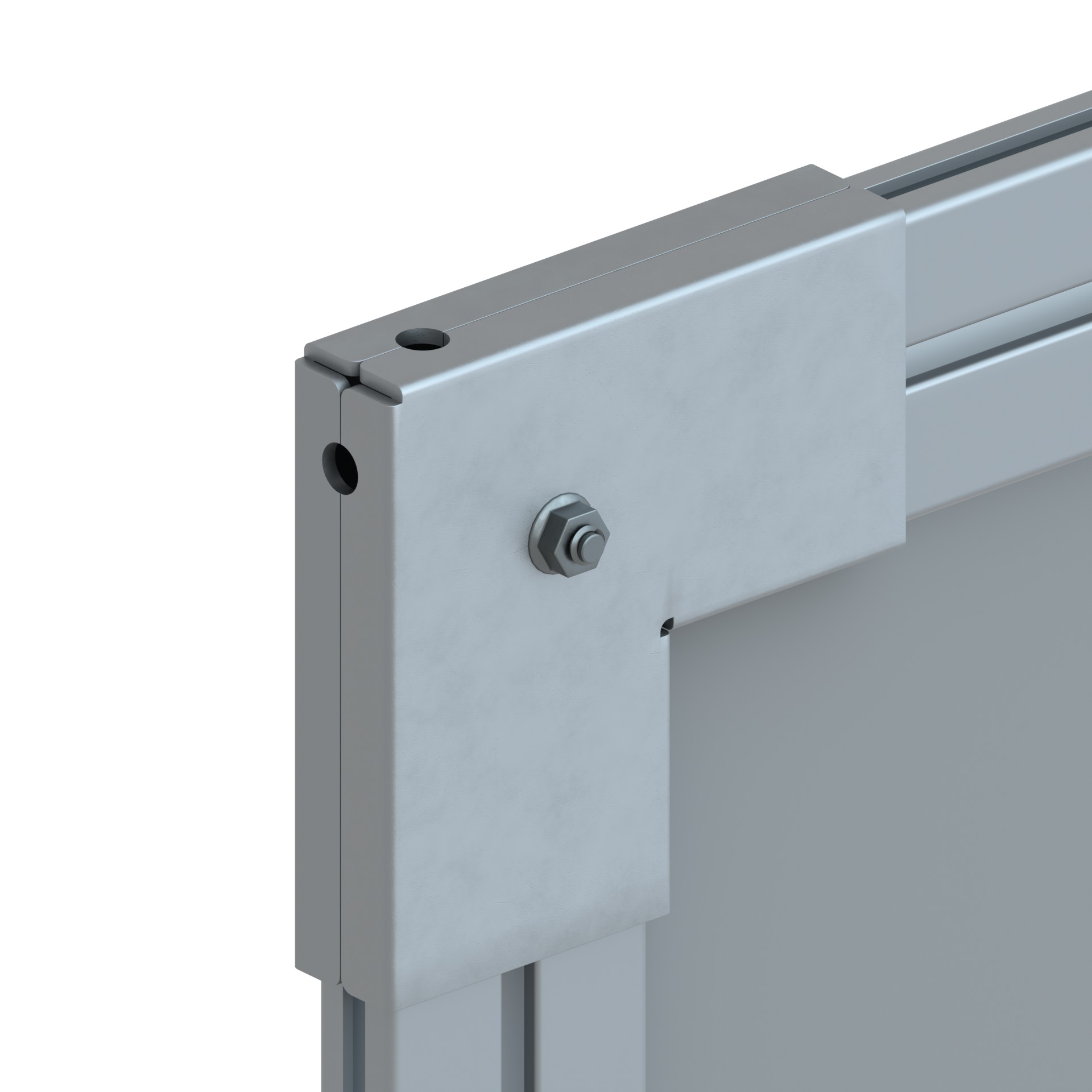

Fixieren Sie die Spannecken mit den beliegenden Muttern. (Abb. 5.1 bis 5.6)
5b. Spannen Sie nun die Ecken gleichmäßig über die Spannmechanik. (Abb. 5.7)
Herzlichen Glückwunsch. Der Kederahmen+ ist jetzt fertig montiert.
Wichtiger Hinweis
Das Werbebanner sollte bei Sturm- oder Unwetterwarnung aus dem Werbesystem entfernt werden um Schäden zu vermeiden.
